Технические характеристики

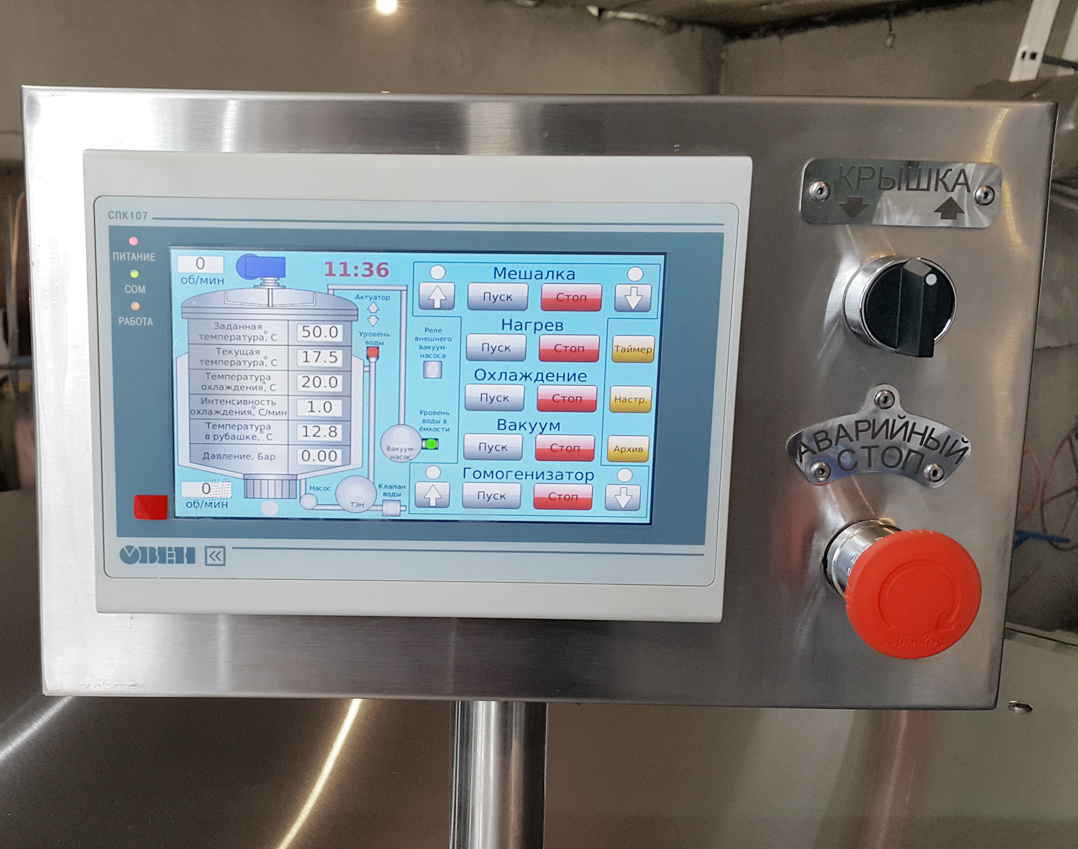

• Управление с операционной панели (графический монитор с сенсорным экраном управления (touchscreen) с возможностью архивации, автоматизации и визуализации хода технологических процессов. На мнемосхеме отражаются параметры работы всех узлов реактора с возможностью управления их работой в ручном и программном          режимах.

• Автономная вакуумная установка с сепаратором отвода технических сред с автоматическим поддержанием вакуума до -0,7 бар

• Интеллектуальная система автоматического охлаждения продукта с заданной интенсивностью охлаждения от 0,1 до 3 град/мин протоком водопроводной воды до заданной оператором граничной температуры охлаждения.

• Автономный проточный водонагреватель с интеллектуальной системой поддержания температуры продукта с точностью ±1 оС
• Двухконтурная система рециркуляции продукта by-pass и камера гомогенизатора дополнительно оснащена теплообменной и изотермической рубашками при производстве суппозиториев.

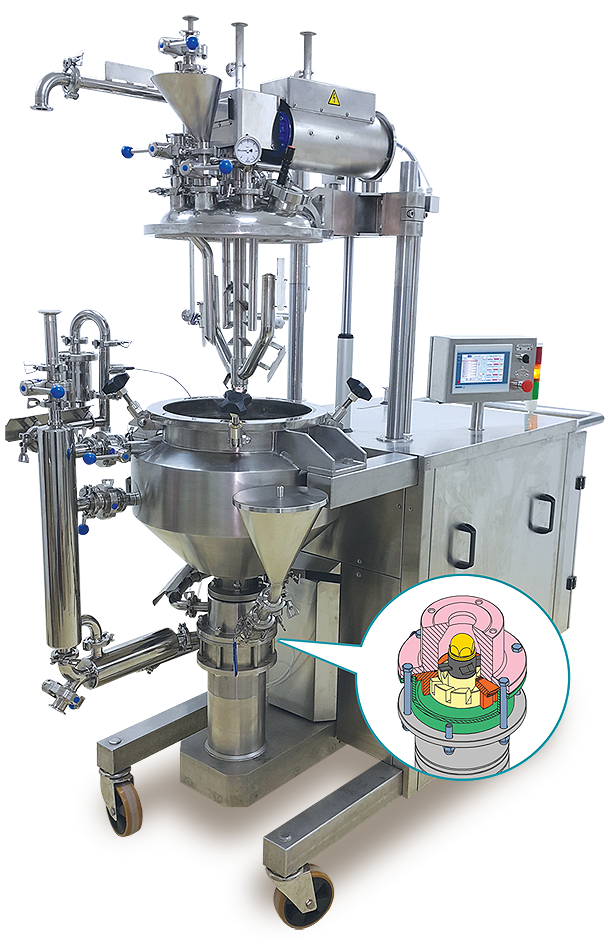

• Камера гомогенизатора имеет две ступени, в первой расположена двухлопастная двухуровневая мешалка, где происходит предварительное смешивание и увлажнение мелкодисперсной среды сыпучих продуктов с жидкостью, во второй т. е. гомогенизаторе, продукт ускоряется аксиально и проталкивается к зазорам между зубцами статора.

• Высокоэффективный гомогенизатор производства Кабельфармтехника, имеющий конструкцию по типу ротор-статор со скоростью вращения ротора 4000об/мин (линейная скоростью 28м/с), создает высокие усилия сдвига, что позволяет измельчать капли и твердые частицы, а также способствует быстрому распределению дисперсной фазы в дисперсной среде при производстве стабильных ультратонких эмульсий и суспензий.

• Подача сухих и жидких компонентов для исключения образования комков во время растворения и/или смешивания непосредственно в зону диспергирования происходит через загрузочную воронку с шаровым клапаном за счет разряжения возникающее между корпусом реактора и гомогенизатором. которого достаточно для всасывания добавок даже без создания вакуума в смесительной емкости

• Гомогенизатор установлен в подвесном легкодоступном положении, снимается с крепления и выдвигается для обслуживания и ремонта.

• На валу гомогенизатора установлено механическое двойное торцовое уплотнения с замкнутой системой рециркуляции ополаскивающе охлаждающей жидкости под давлением.

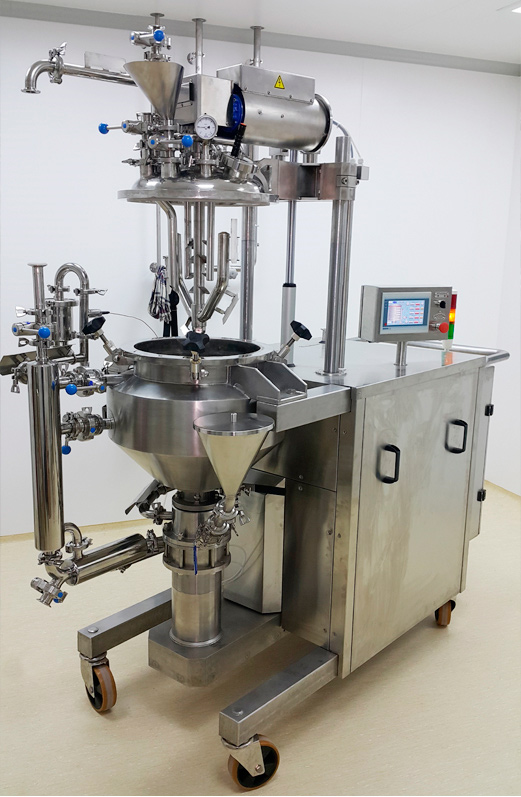

• Для механизации подъёма крышки используется тихоходный бесшумный актуатор с двумя направляющими на линейных подшипниках

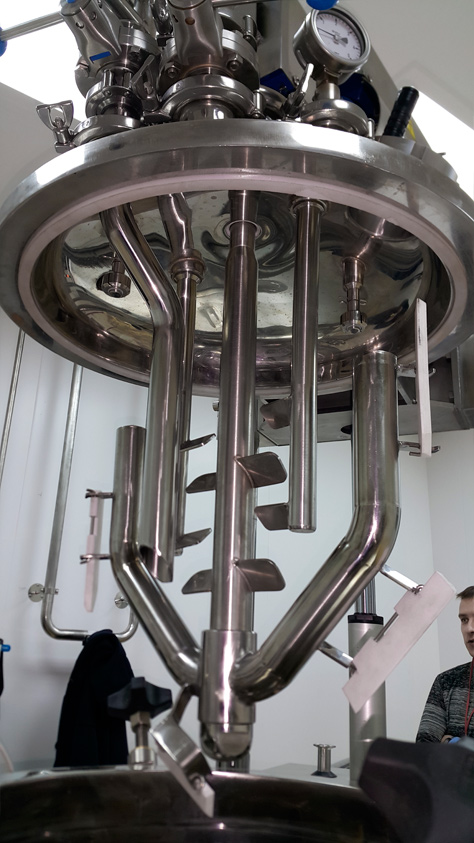

• Якорной мешалка со скребками из PTFE с плавной регулировкой её частоты вращения до 80об/мин с применением стационарных волнорезов обеспечивает эффективное перемешивание.

• Система патрубков на крышке реактора с наличием встроенной системы вакуумирования при помощи гибкого зонда со специальной насадкой позволяет подавать сыпучие под «зеркало» продукта с любой тары.

• Коническая форма нижней части корпуса обеспечивает работу с минимальным объёмом продукта.

• Система мойки CIP с микроспинерами и использованием гомогенизатора в качестве насоса для рециркуляции моющих растворов обеспечивает быструю очистку после технологического процесса всех поверхностей контактирующих с продуктом.

• Установка соответствует нормам GMP

• Исполнение с подготовкой валидационной документации: протоколами квалификации инсталляции и функционирования (IQ/OQ)



       Достоинства

• Конструкция, функциональные возможности и процессы с элементами логики заложенные в конструкцию реактора производства Кабельфармтехника соответствуют нынешнему развитию научно технического прогресса в данной отрасли машиностроения.

• Покупая наш реактор, Вы, покупаете готовый мини комплекс - достаточно подключить электроэнергию и воду.

• Контур рециркуляции продукта и гомогенизатор оснащены теплообменной и изотермической рубашками, данное исполнение расширило возможность применения реактора в частности приготовления суппозиторной массы.





       Назначение

• Реактор типа KFT 30 Pilot предназначен для производителей фармацевтической и косметической промышленности.

• Применяется для смешивания, диспергирования и эмульгирования сухих и жидких компонентов. Миксер - гомогенизатор состоит из отдельных стандартных модулей и может быть адаптирован под конкретные требования Заказчика. Возможна интеграция других элементов смешивания (диссольвер, турбинная мешалка) в верхнюю крышку реактора

• Реактор типа KFT 30 Pilot является наиболее приемлемым для производства серий препаратов из дорогих субстанций, при частой смене ассортимента продукции и коротких серий, производстве суппозиториев а также для моделирования и масштабирования отработанных рецепту в лабораторных условиях и перенос их на промышленные процессы.

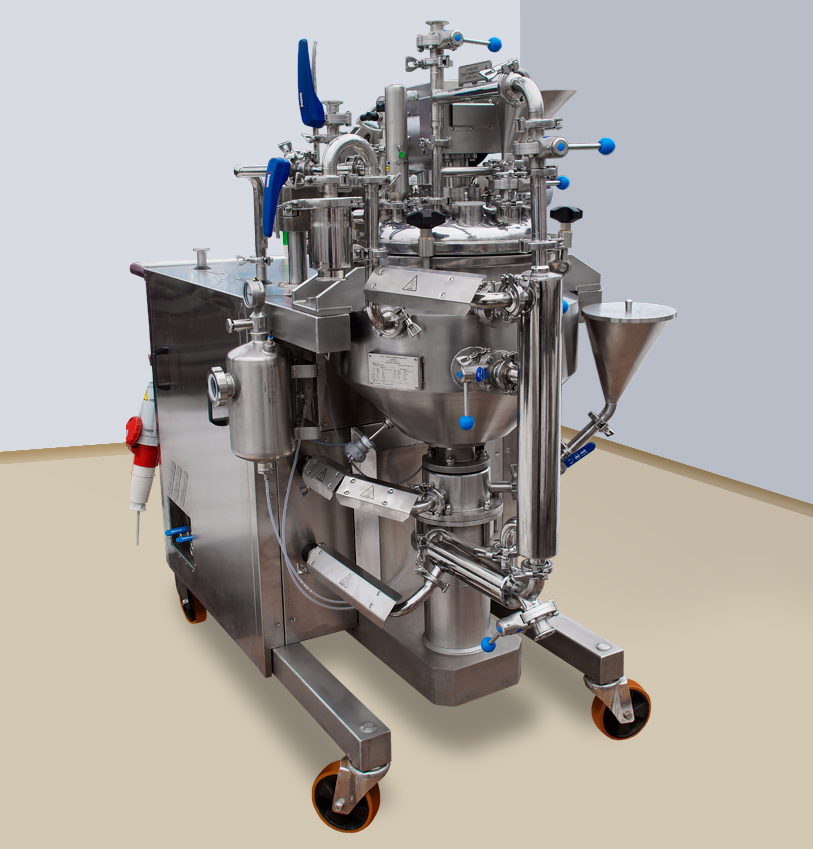

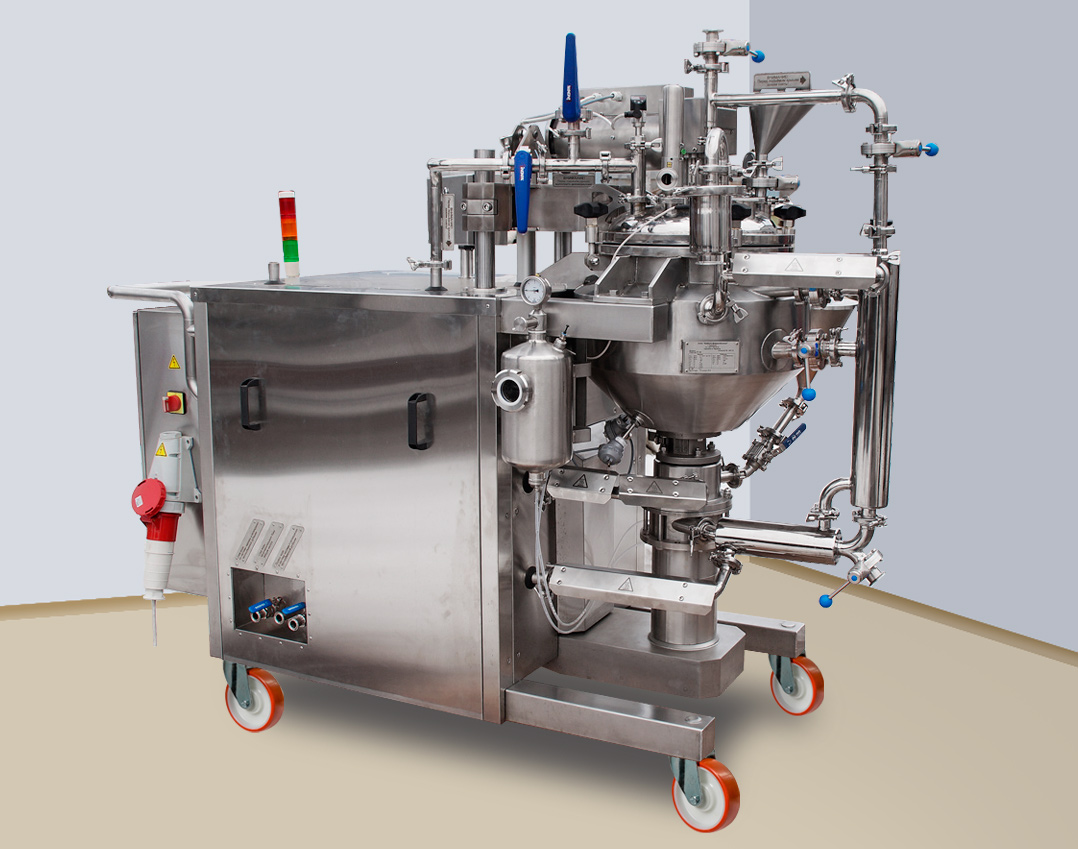

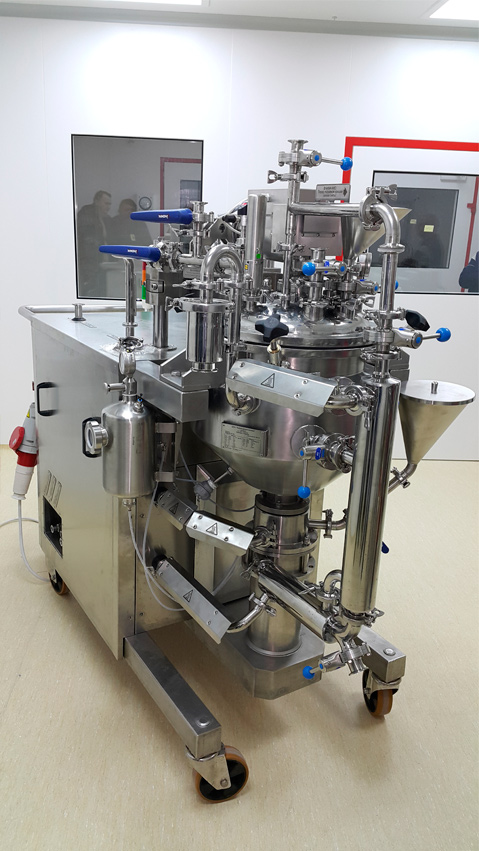

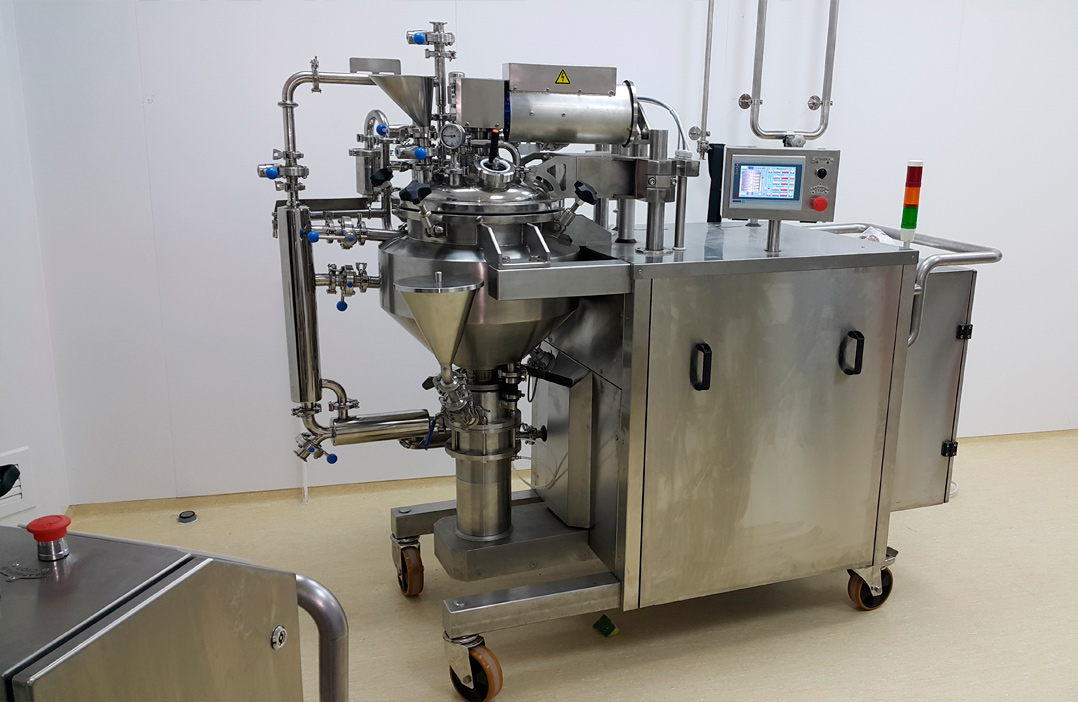

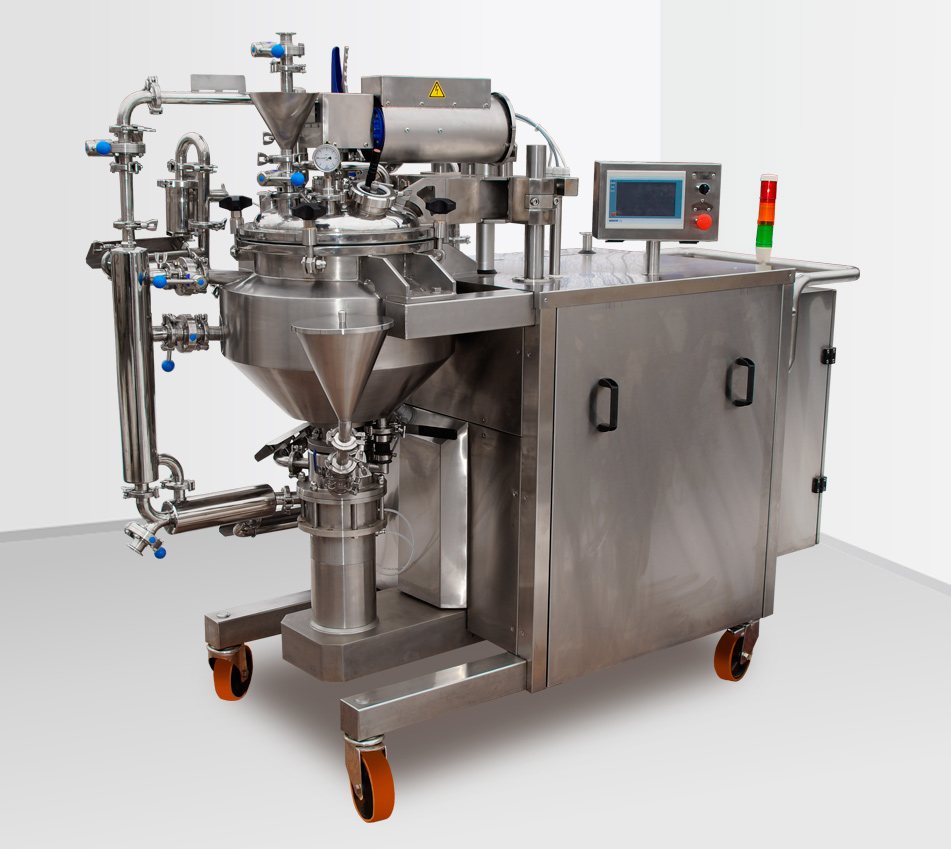

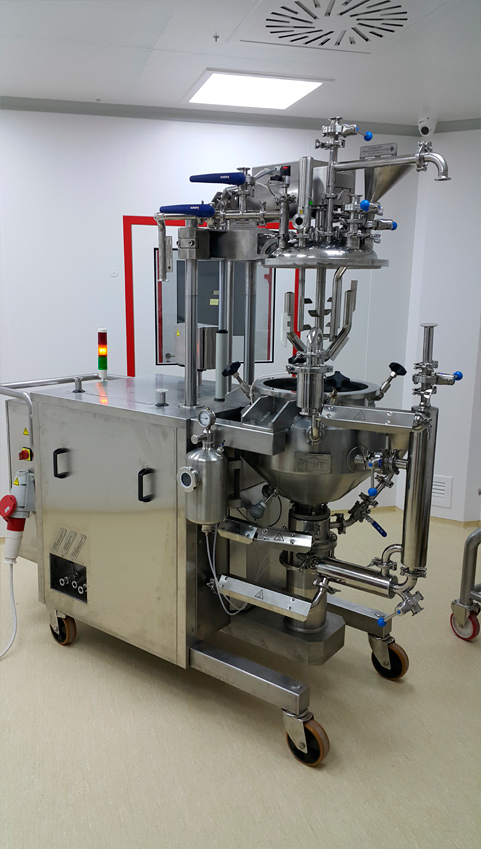

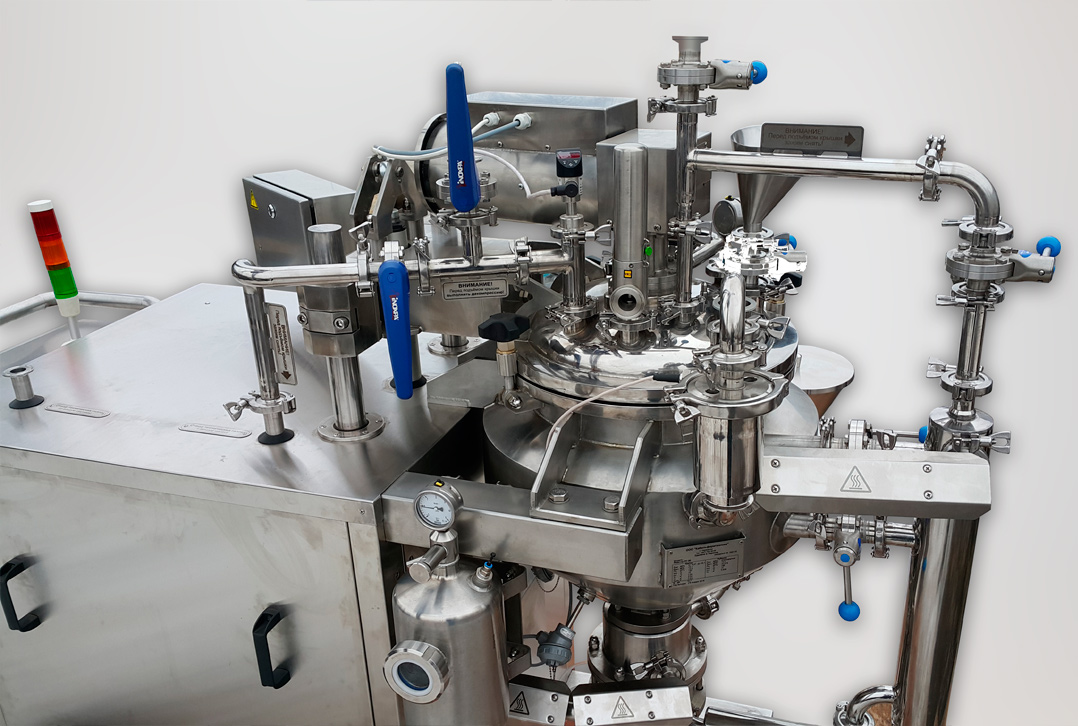

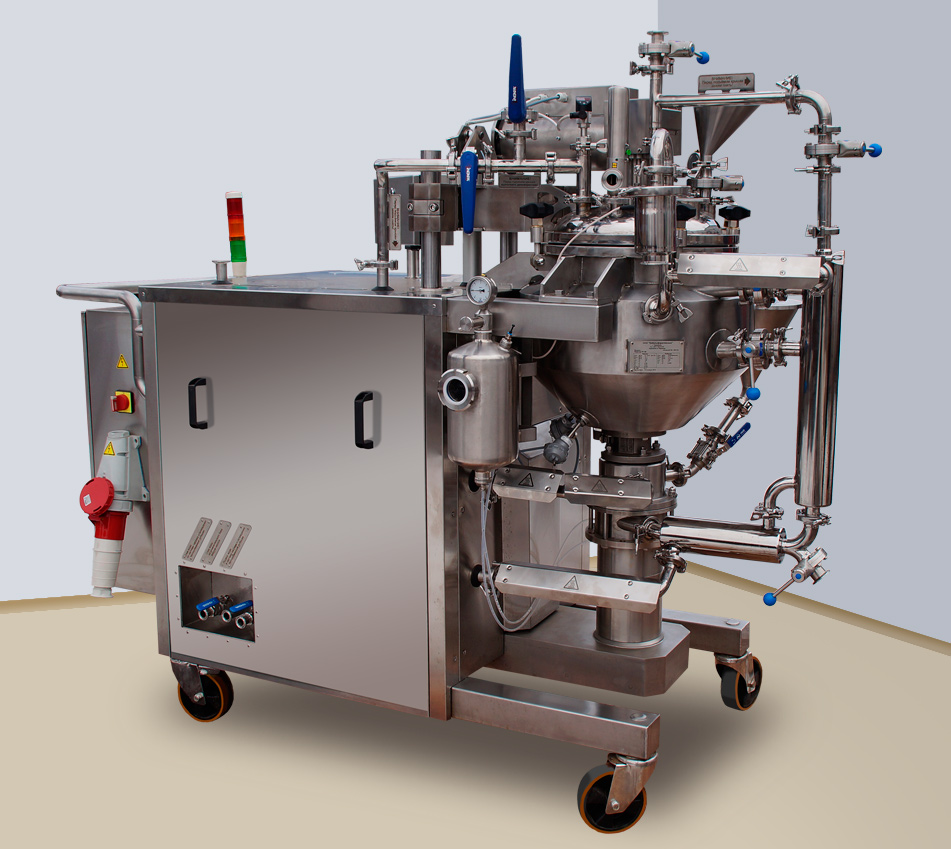

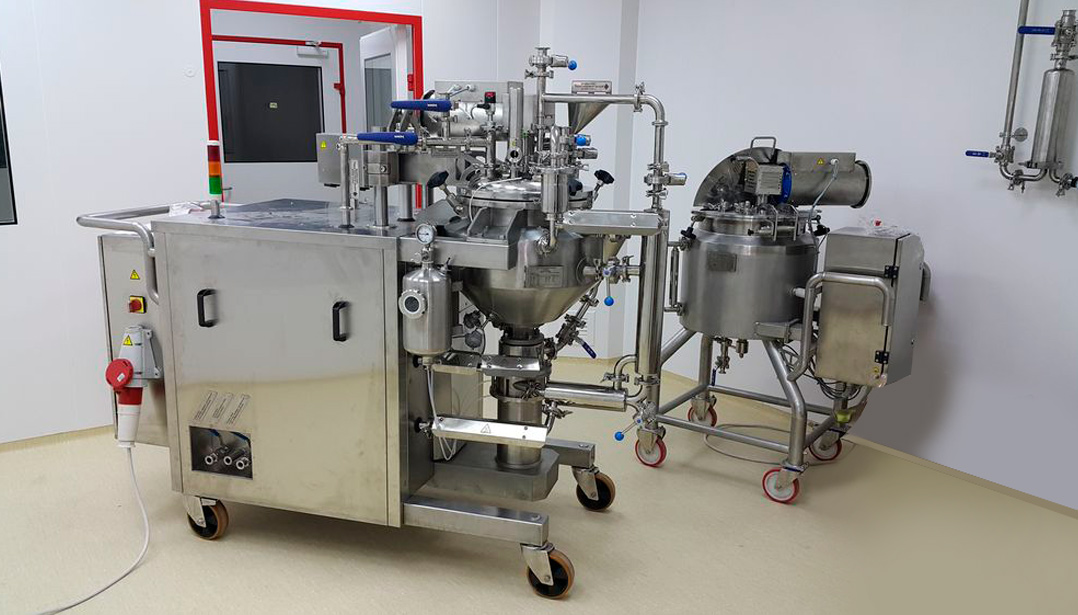

Реактор – гомогенизатор

KFT 30 Pilot
