Технические характеристики

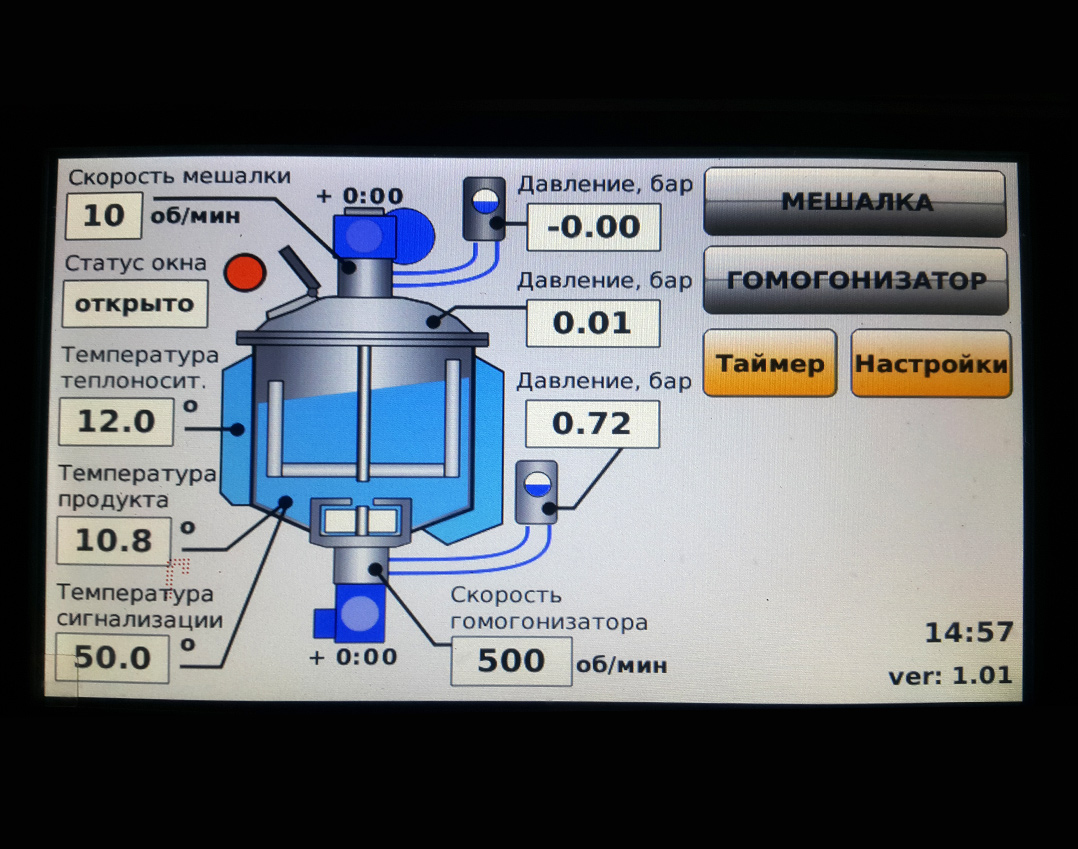

• Управление с операционной панели (графический монитор с сенсорным экраном управления (touchscreen) с возможностью архивации, автоматизации и визуализации хода технологических процессов На мнемосхеме отражаются параметры работы всех узлов реактора с возможностью управления их работой в ручном и программном режимах.

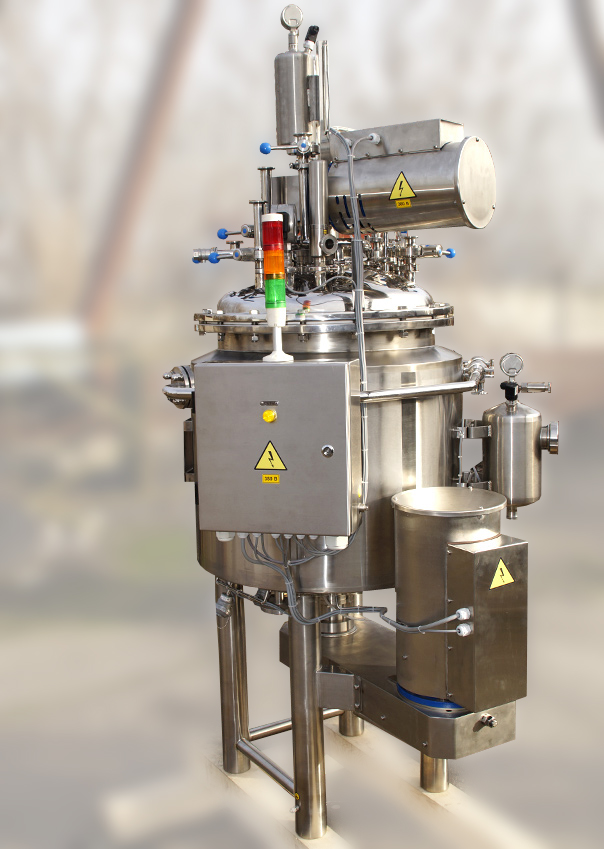

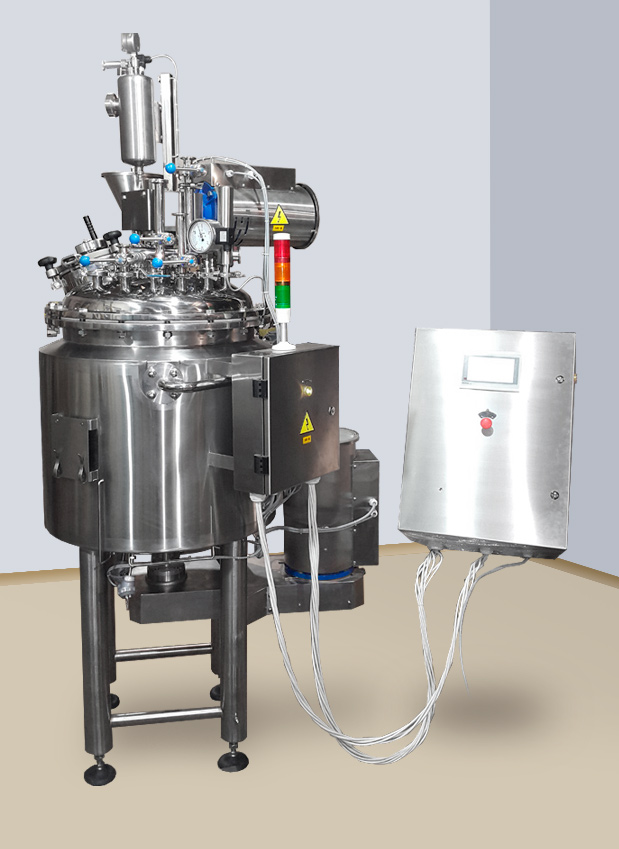

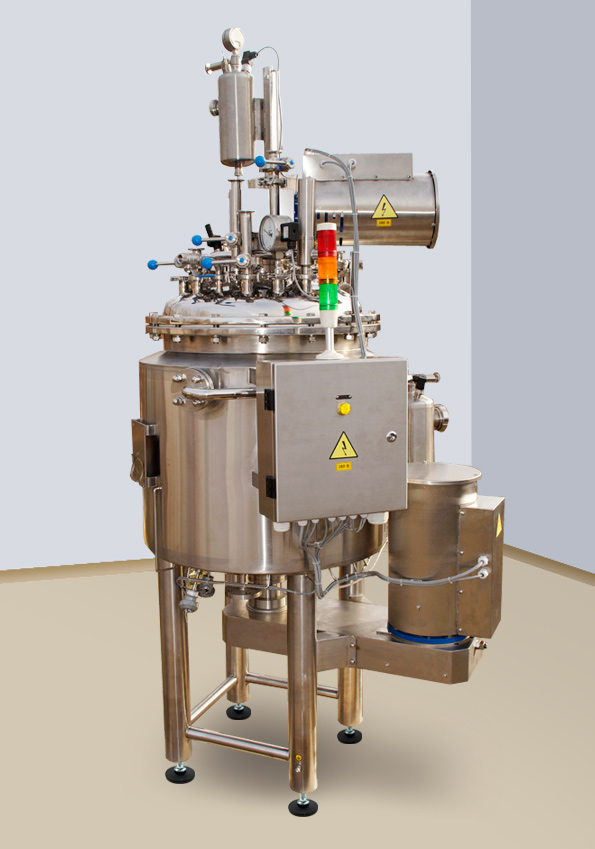

• На боковой поверхности установлен распределительный, электрический ящик к которому сигнальным и силовым кабелем  присоединяется основной пульт с операционной панелью, главным выключателем, аварийной кнопкой Стоп и сигнальной колоной.

• Реактор оборудован теплообменной рубашкой, рассчитанной на избыточное давление +3бар и температуру Т=+130 С. Для исключения получения термических ожогов обслуживающим персоналом реактор оборудован изотермической рубашкой (облицовкой)

• В корпусе реактора установлен стрелочный мановакууметр WIKA c аналоговым выходом для показаний избыточного и остаточного давления на операционной панели оператора в цифровом виде.

• Реактор рассчитан на подключение вакуума (Р=-0,7бар) к бортовой системе Заказчика.

• Гомогенизатор встроен в днище реактора и установлен таким образом, что при сливе продукта с корпуса и мойке происходит полная его очистка.

• Высокоэффективный гомогенизатор производства Кабельфармтехника, имеющий конструкцию по типу ротор-статор со скоростью вращения ротора 4000об/мин  (линейная скоростью 28м/с), создает высокие усилия сдвига, что позволяет измельчать капли и твердые частицы, а также способствует быстрому распределению дисперсной фазы в дисперсной среде при производстве стабильных ультратонких эмульсий и суспензий.

• Гомогенизатор установлен в подвесном легкодоступном положении, снимается с крепления и выдвигается для обслуживания и ремонта.

• Низкий уровень шума при работе гомогенизатора

• На валу гомогенизатора и якорной мешалки установлено механическое двойное торцовое уплотнения SIC-SIC с замкнутой системой рециркуляции ополаскивающе охлаждающей жидкости под давлением. Для контроля давления в емкостях содержащих ополаскивающю жидкость установлены электронные датчики давления WIKA с выводом значений давления на операционную панель оператора.

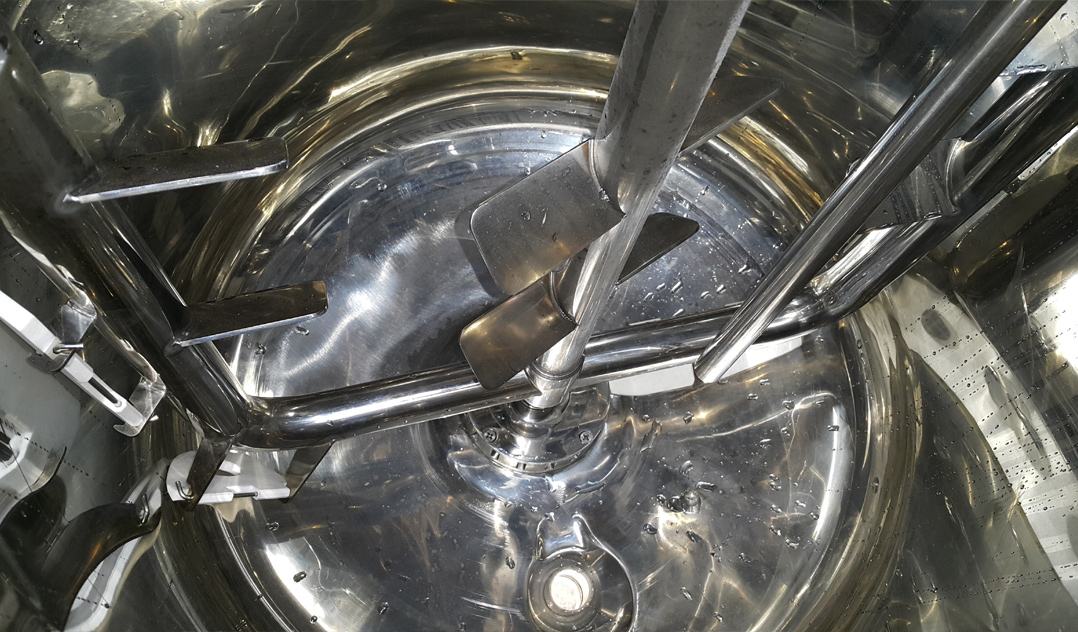

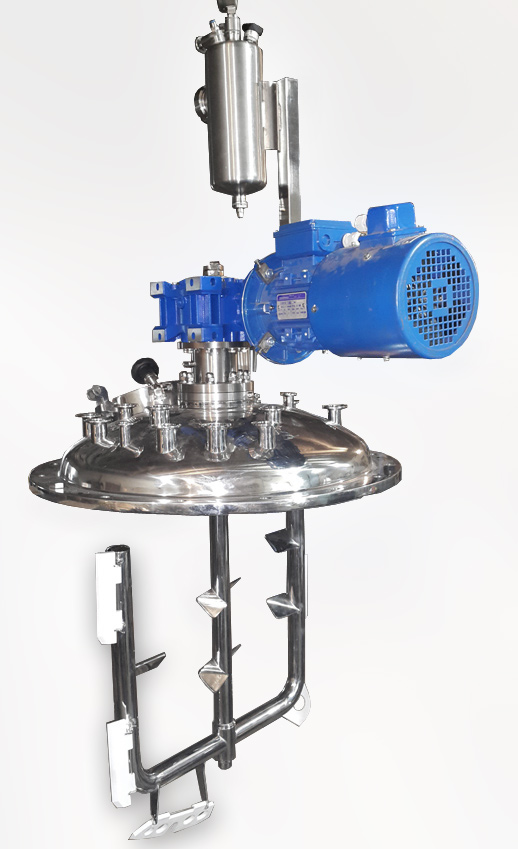

• Якорная мешалка со скребками из PTFE с плавной регулировкой её частоты вращения до 80 об/мин с применением стационарных волнорезов обеспечивает эффективное перемешивание.

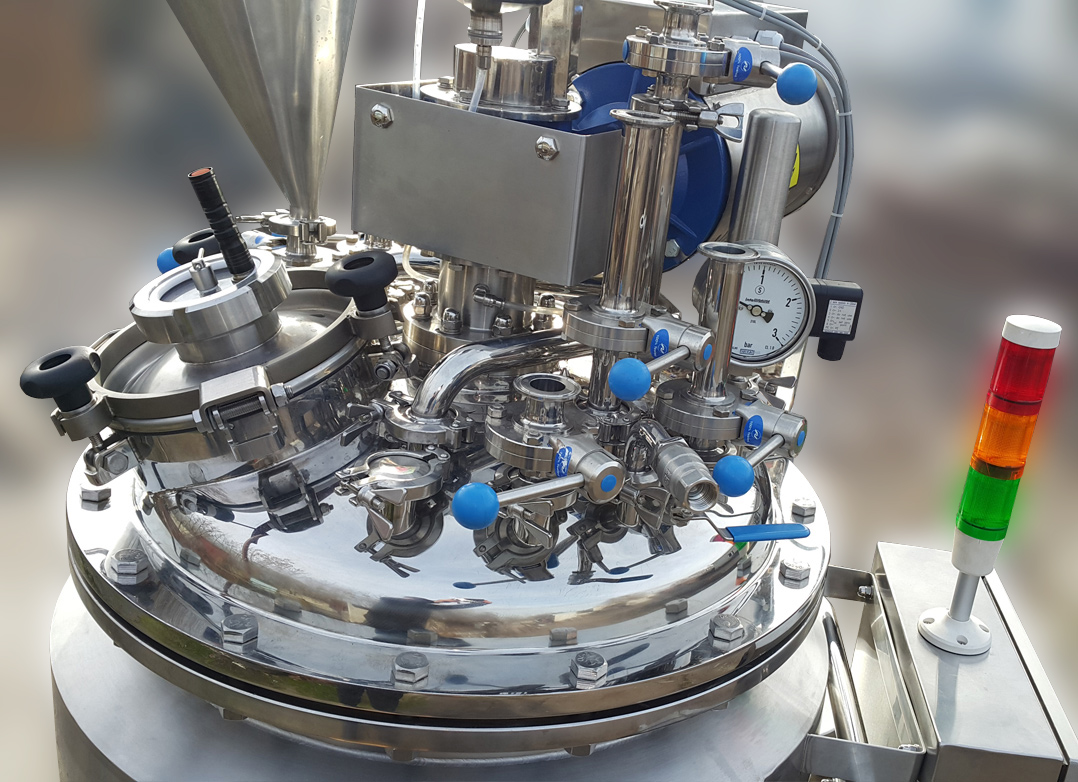

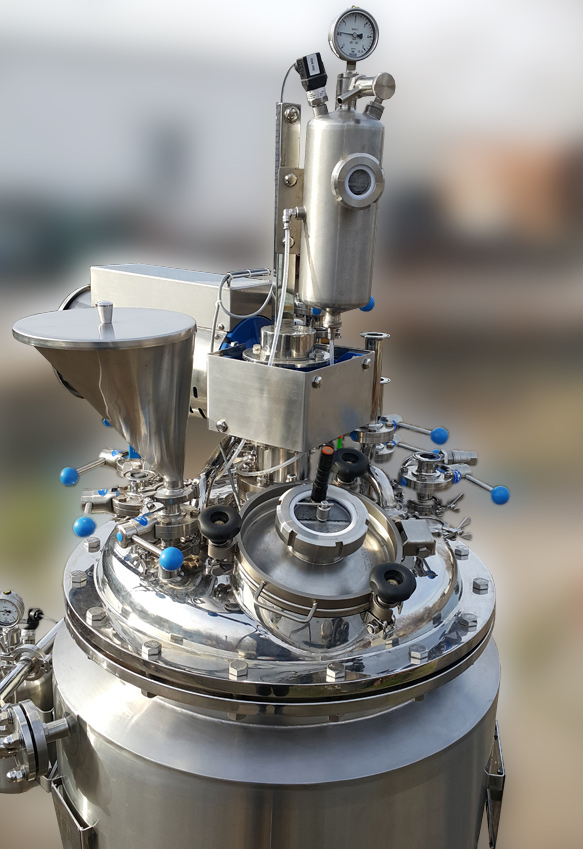

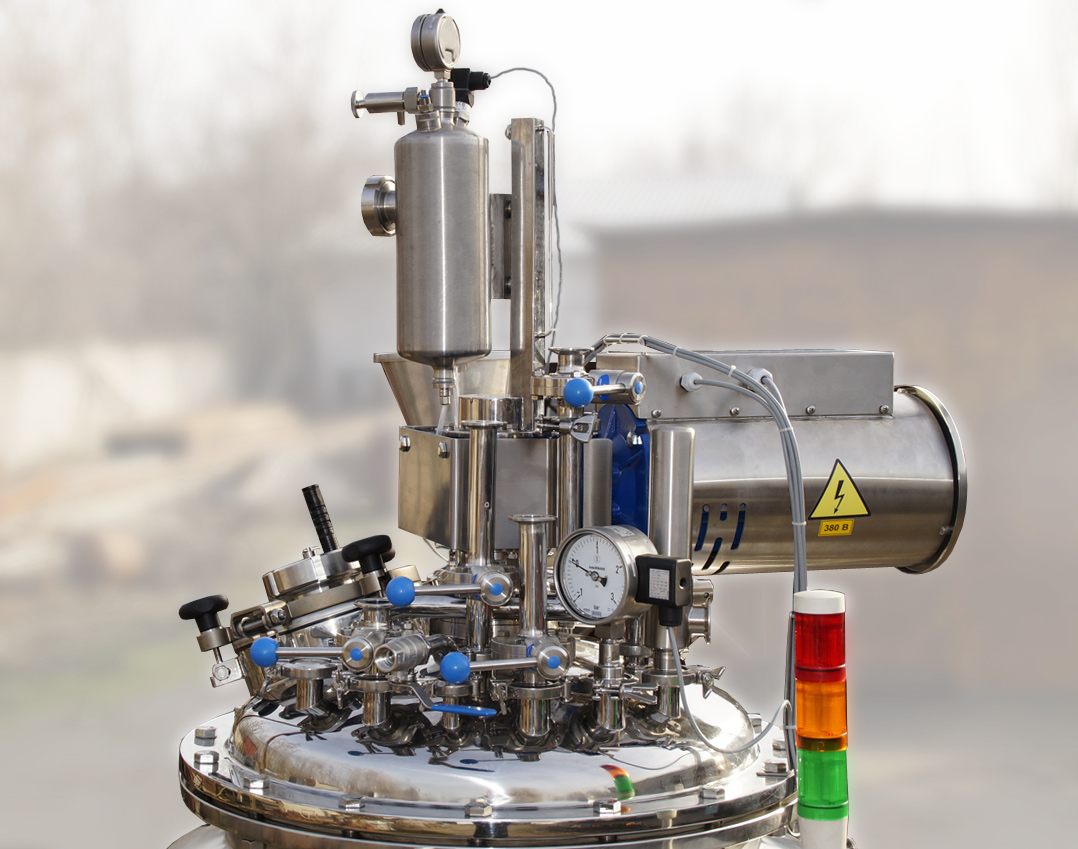

• Система патрубков на крышке реактора при вакуумировании обеспечивает подачу сыпучих под «зеркало» продукта.

• Псевдоэлиптичекая форма нижней части корпуса обеспечивает работу с минимальным объёмом продукта или пенящимся и полный слив продукта.

• При наличии системы для CIP мойки реактор оснащен микроспинерами и обеспечивает быструю очистку после технологического процесса всех поверхностей контактирующих с продуктом.

• Установка соответствует нормам GMP

• Исполнение с подготовкой валидационной документации: протоколами квалификации инсталляции и функционирования (IQ/OQ)
