       Назначение

Реактор - приготовитель рабочим объёмом V=630 литров предназначен для процесса смешивания компонентов в фармацевтической и косметической промышленности.

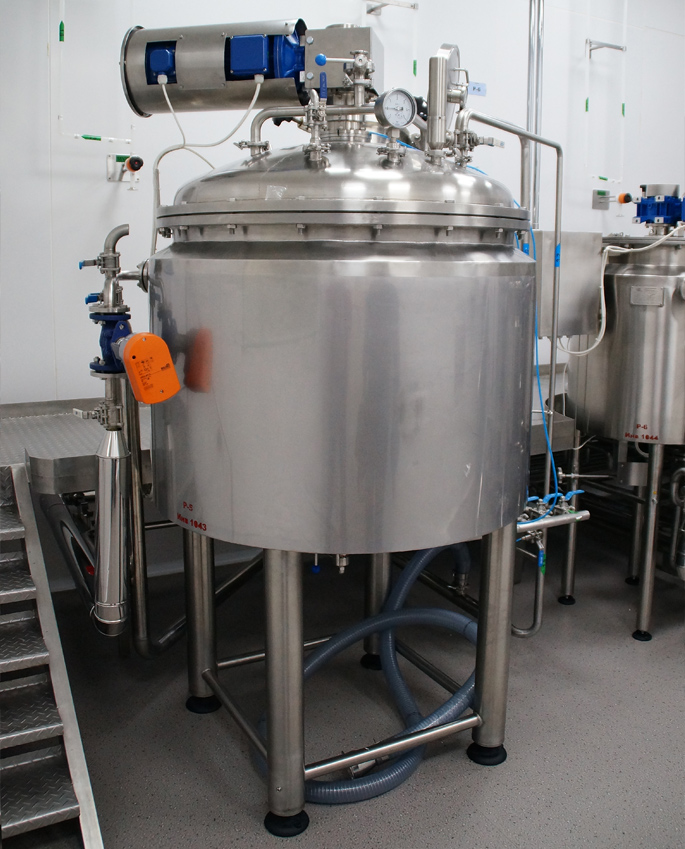

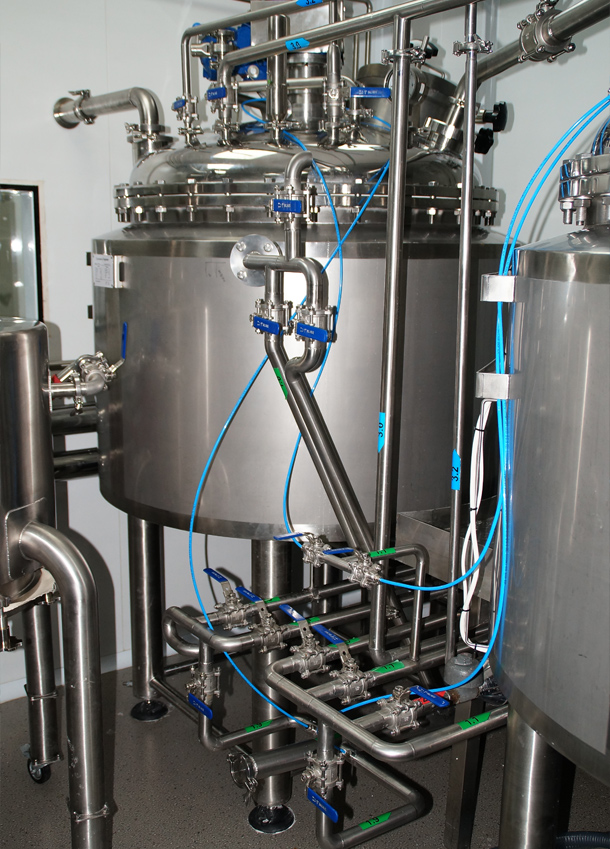

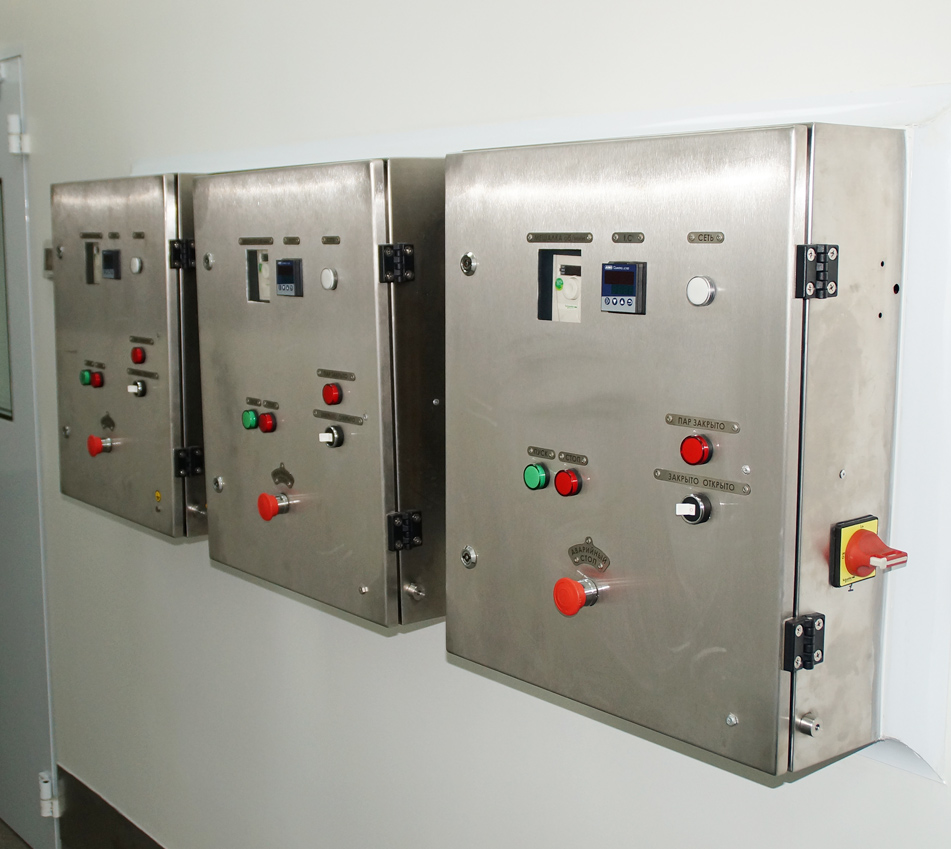

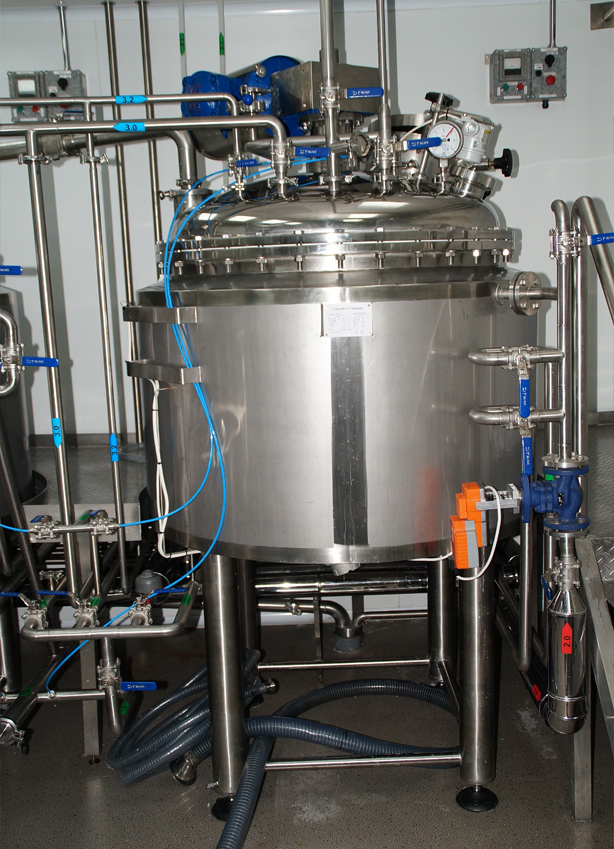

На фото реактора в общепромышленном исполнении и в исполнении Ех (взрывозащита). В исполнении Ех, реактор комплектуется двумя пультами, пульт управления - который находится в категорийном помещении и силовым ящиком расположенным вне зоны Ех. Пульт управления и силовой ящик соединены между собой через специальные устройства (искробаръеры).

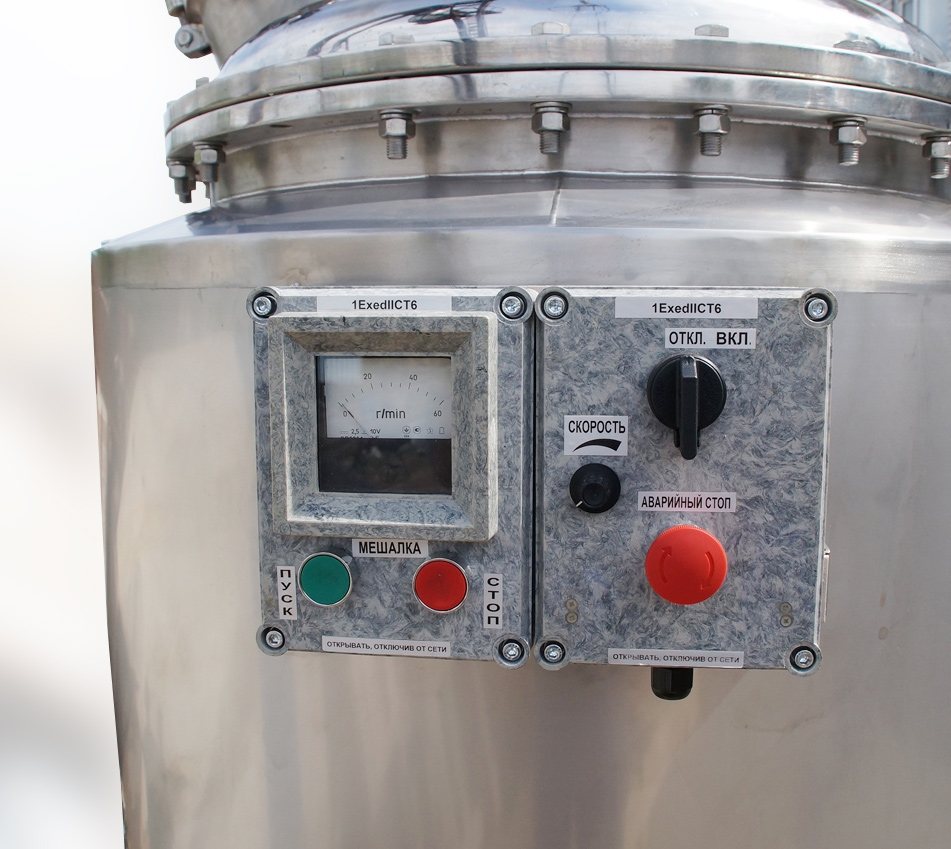

Реактор в исполнении Ех комплектуется пультом управления (контроль изменения скорости вращения мешалки с градуировкой об/мин по шкале аналового стрелочного прибора с регулятором оборотов, кнопки «Пуск Стоп») электродвигателем и подсветкой смотрового окна в исполнении Ех.

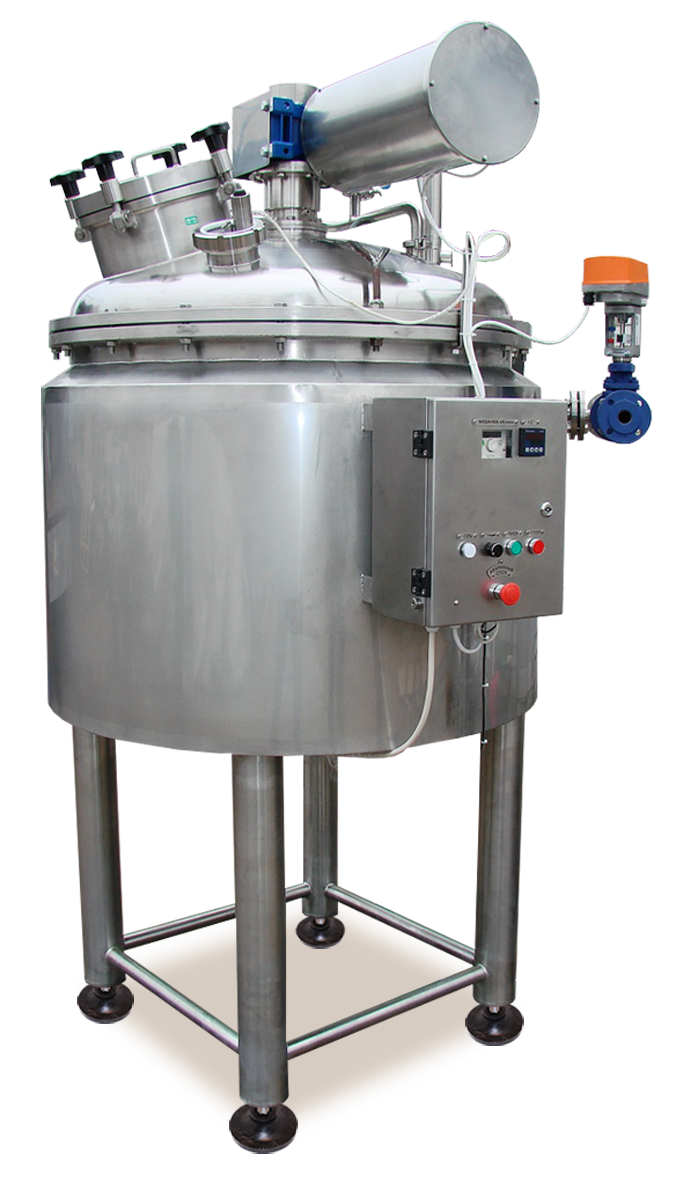

Реактор – приготовитель

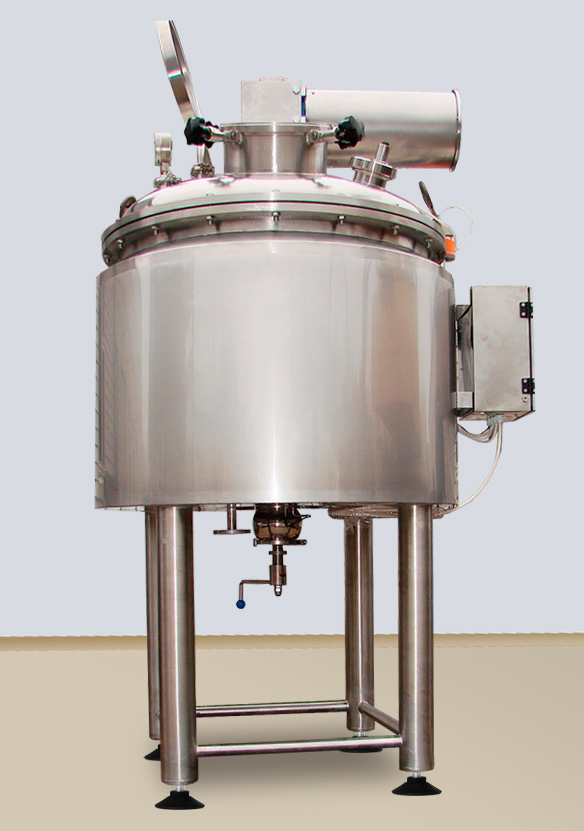

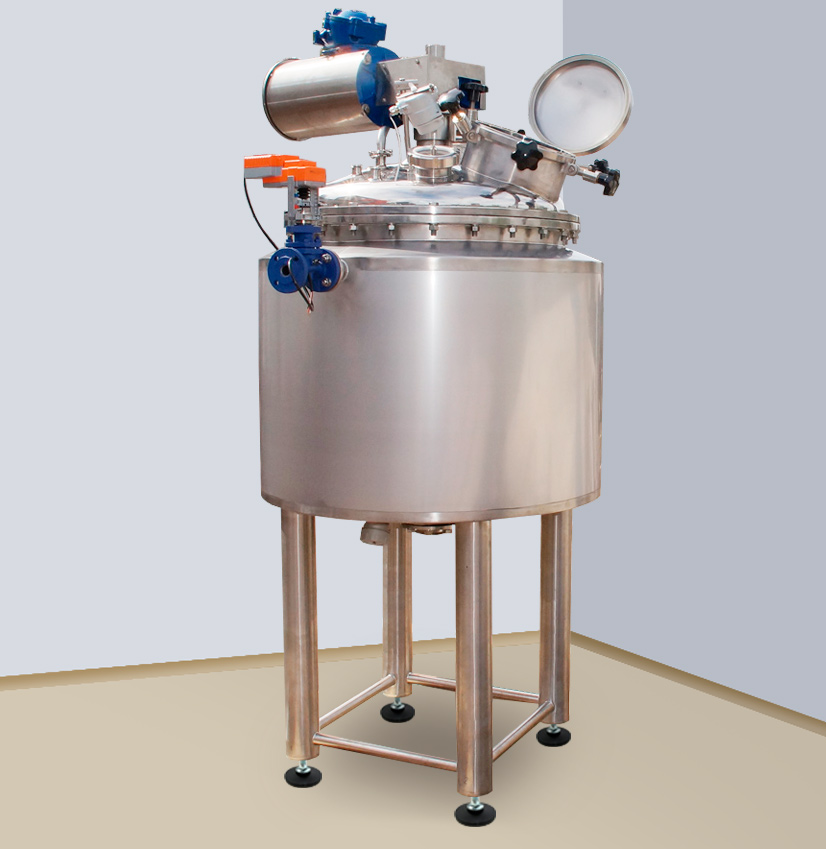

РПМ, V=630 - общепромышленное исполнение

Реактор – приготовитель

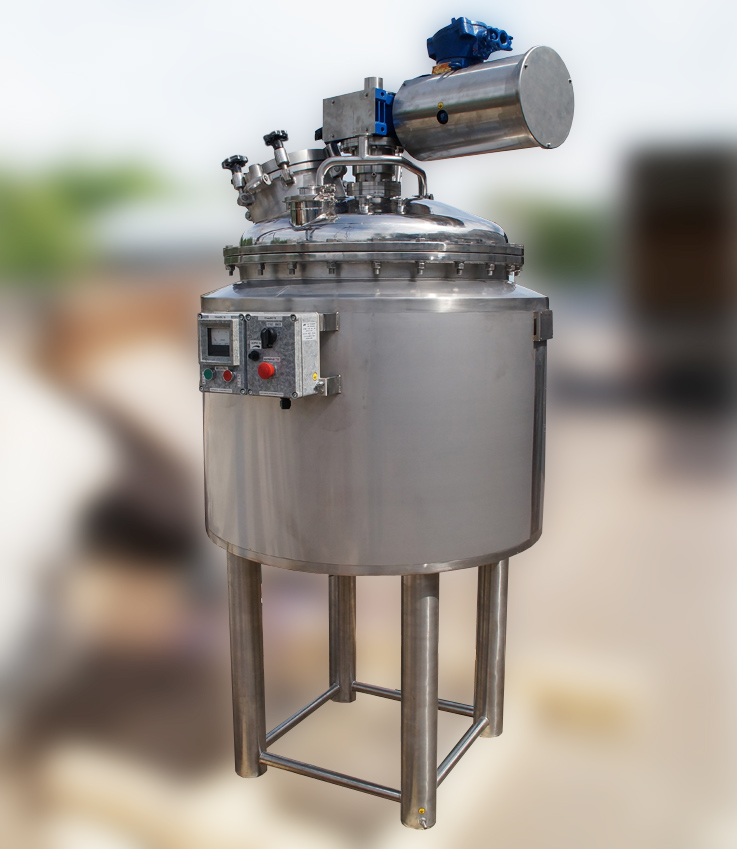

РПМ-Ех, V=630 (Ех-исполнение)



       Технические характеристики

  • Вертикальная мобильная цилиндрическая емкость с эллиптическим днищем и отъёмной эллиптической крышкой с фланцевым соединением и фиксируемой по периметру в закрытом положении болтами, через уплотнение из PTFE
  • Корпус реактора, используемого для осуществления теплообменных процессов, имеет наружное теплообменное устройство в виде приварной гладкой и изотермической рубашки.
  • Теплообменная рубашка рассчитана под перегретый пар на рабочее давление +3 бара.

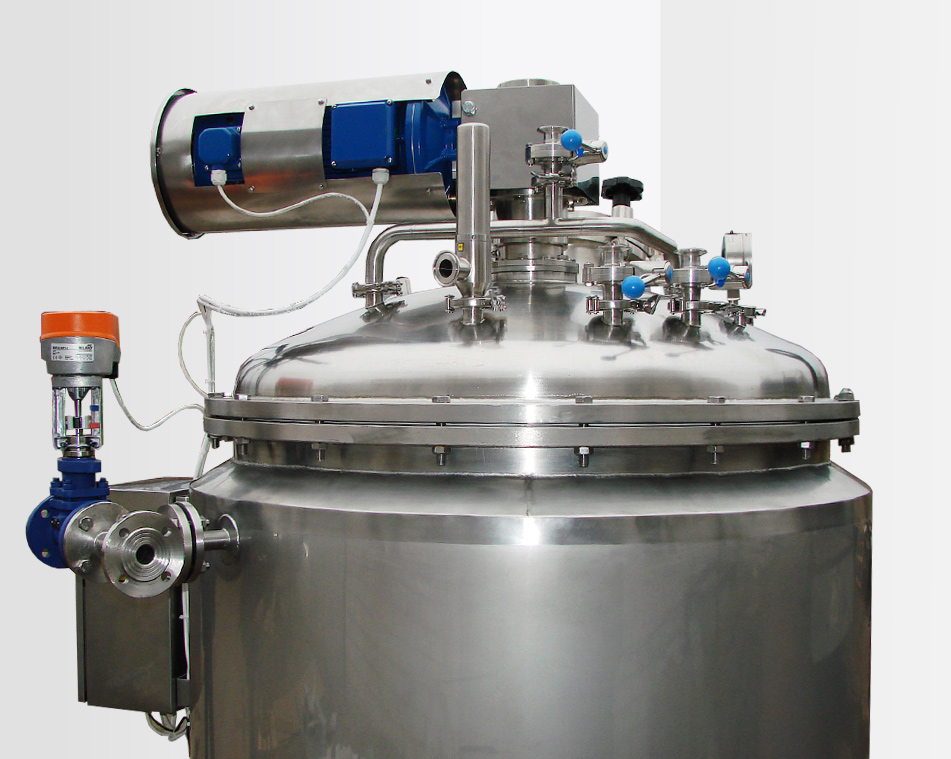

  • На патрубке подвода пара установлен седельный клапан с пропорциональный электрическим приводом открытия и закрытия клапана а также на пульте установлены ПИД регулятор с цифровым дисплеем и элементы управления.
  • Примечание: при отсутствии напряжения, клапан автоматически переходит в положение «ЗАКРЫТО»
  • В крышке установлены: материальные патрубки, люк откидной для ввода компонентов Dn, микроспинер для CIP мойки в кол 2шт, смотровое окно со стеклоочистителем с подсветкой, клапан предохранительный с отводом технических сред.
  • Перемешивающее устройство – тихоходная мешалка с плавной регулировкой частоты вращения от 10 до 80 об/мин.
  • В корпусе реактора в крышку установлены рассекатели (отражатели) потока жидкости.
  • ПРИМЕЧАНИЕ: Установка рассекателей с лопастями или отражателей на стенках корпуса реактора изменяют структуру потока жидкости в реакторе, что приводит к увеличению потребляемой мощности, увеличению интенсивности перемешивания и к ликвидации воронки.

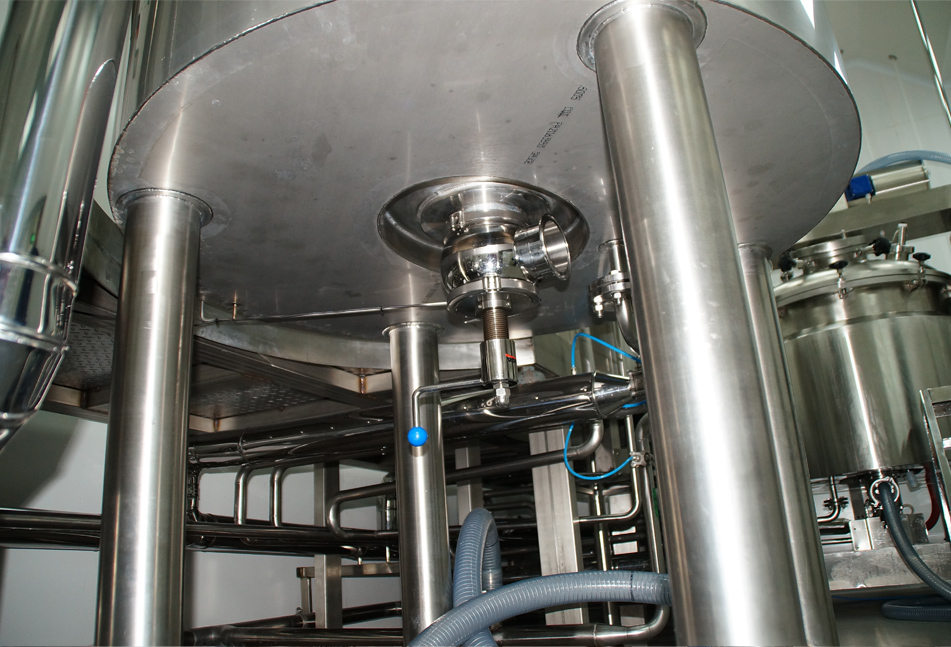

  • Допустимое рабочее давление в корпусе -0,7 до +3 бар На днище установлены седельный клапан INOXPA, адаптер с датчиком температуры ТСП, Рт100.
  • На лицевой панели пульта управления размещены блок ПИД регулятора с цифровым дисплеем показаний температуры и выносной пульт частотного инвертора с цифровым дисплеем показаний частоты вращения мешалки и регулятор скорости.
  • Материал изготовления деталей контактирующий с продуктом – сталь AISI 316L

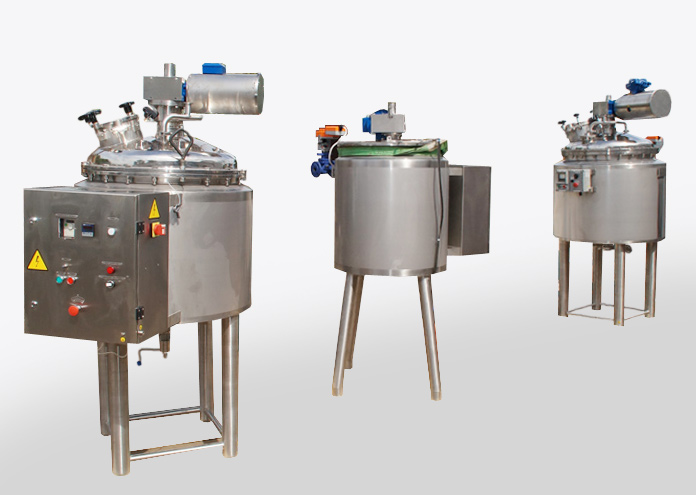

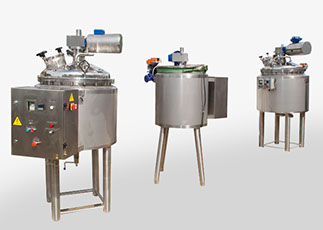

  • ПРИМЕЧАНИЕ: в зависимости от протокола намерений ЗАКАЗЧИКА реактора для смешивания компонентов могут оснащаться быстроходными и тихоходными перемешивающими устройствами, теплообменной и изотермической рубашками иметь разный объём и систему управления процессами нагрева и смешивания.
