Технические характеристики

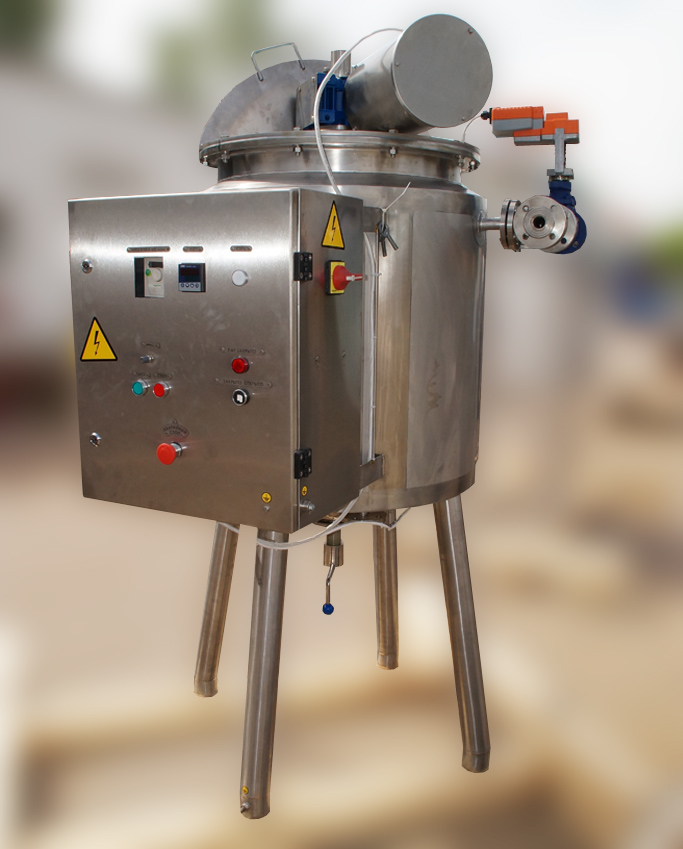

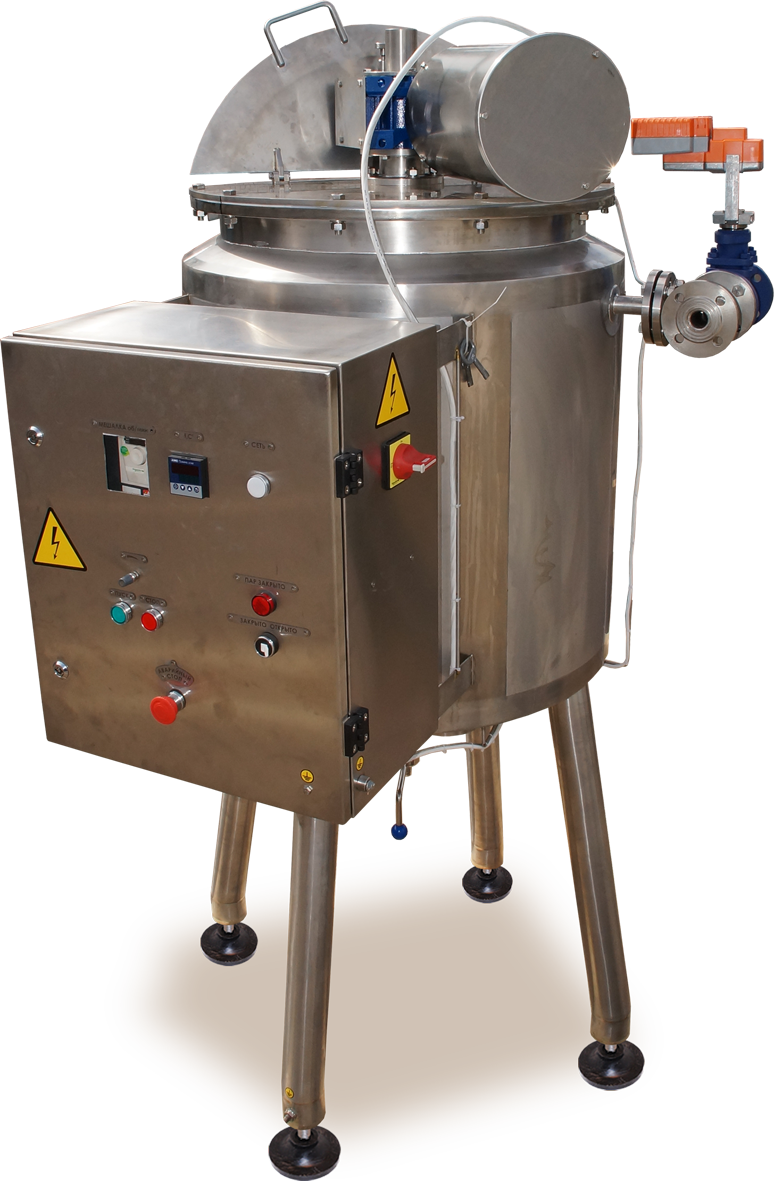

• Вертикальная мобильная цилиндрическая емкость с эллиптическим днищем и отъёмной плоской крышкой с фиксируемой по периметру в закрытом положении болтами, через уплотнение из PTFE

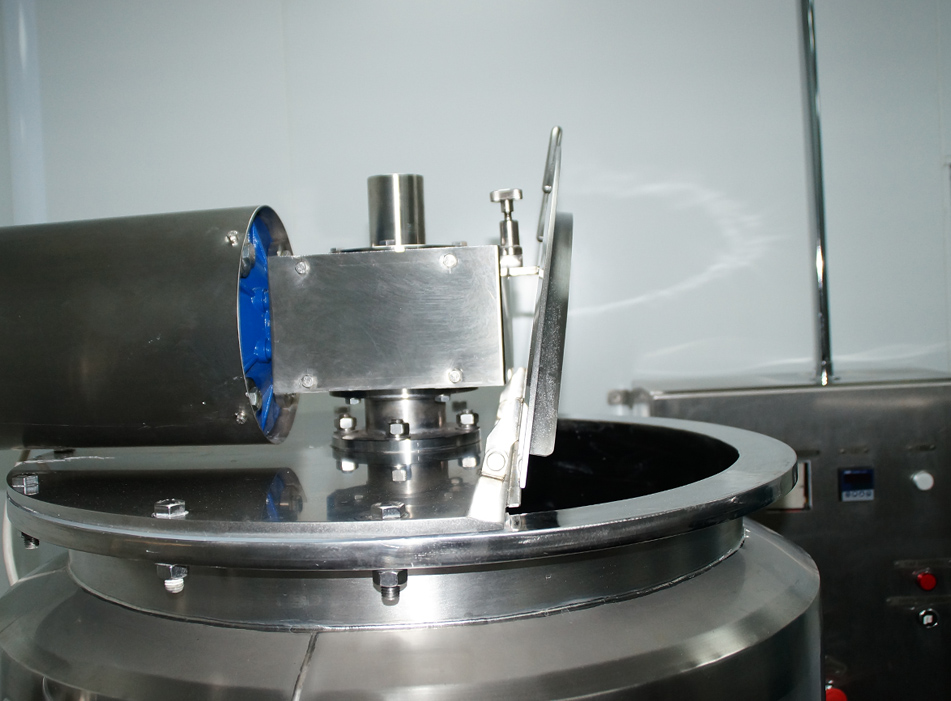

• Крышка состоит из двух частей, 1/3 часть крышки откидывающаяся, с фиксацией в открытом положении для загрузки компонентов, а во второй части в центре установлен мотор редуктор  для привода рамной тихоходной мешалки.

• Корпус реактора, используемого для осуществления теплообменных процессов, имеет наружное теплообменное устройство в виде приварной гладкой и изотермической рубашки.

• Теплообменная рубашка рассчитана под перегретый пар на рабочее давление +3 бара.

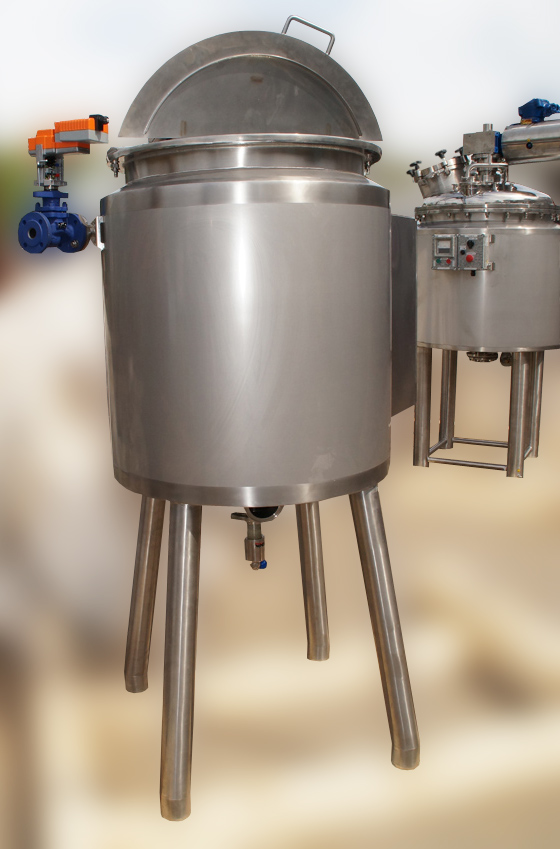

• На патрубке подвода пара установлен седельный клапан с пропорциональный электрическим приводом открытия и закрытия клапана а также на пульте установлены ПИД регулятор с цифровым дисплеем и элементы управления.

• Примечание: при отсутствии напряжения, клапан автоматически переходит в положение «ЗАКРЫТО»

• В крышке установлены: материальные патрубки, люк откидной (1/3 часть крышки) для ввода компонентов Dn, микроспинер для CIP мойки в кол 2шт.

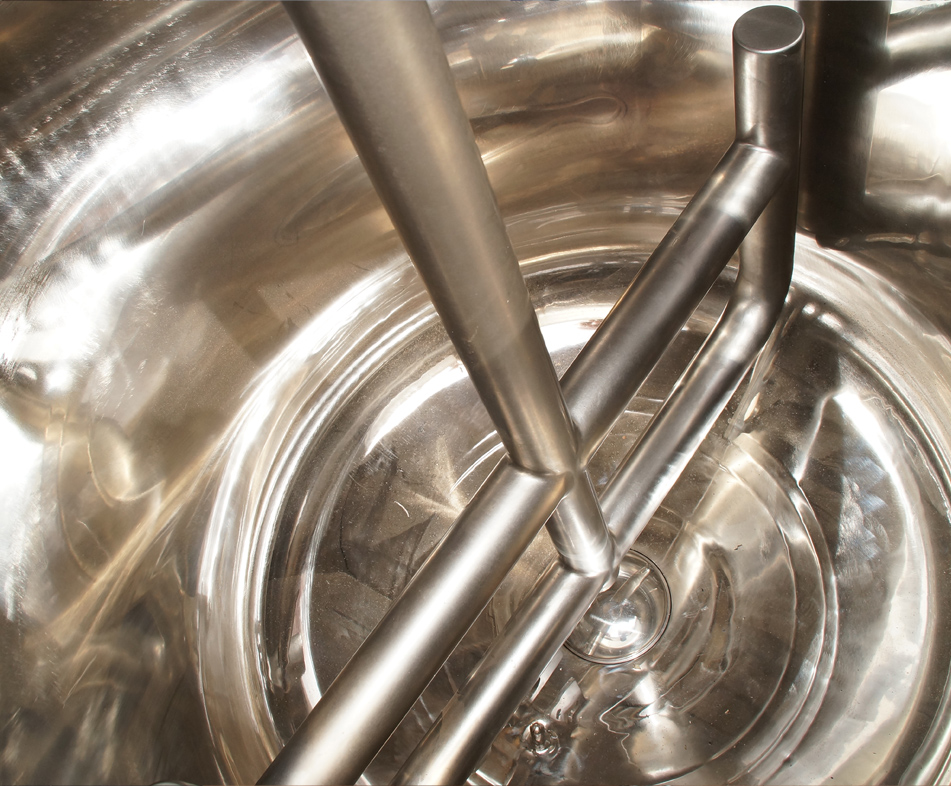

• Перемешивающее устройство – тихоходная рамная мешалка с плавной регулировкой частоты вращения от 10 до 80 об/мин.

• В корпусе реактора в крышку установлены рассекатели (отражатели) потока жидкости.

• ПРИМЕЧАНИЕ: Установка рассекателей с лопастями или отражателей на стенках корпуса реактора изменяют структуру потока жидкости в реакторе, что приводит к увеличению потребляемой мощности, увеличению интенсивности перемешивания и к ликвидации воронки.

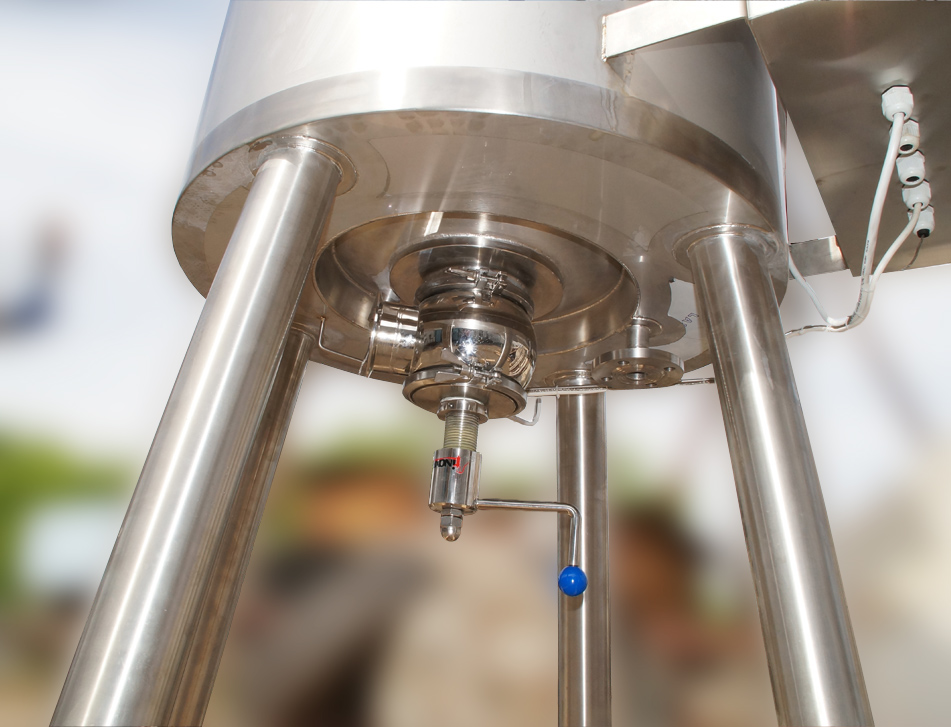

• Допустимое рабочее давление в корпусе -атмосферное  На днище установлены седельный клапан INOXPA, адаптер с датчиком температуры ТСП, Рт100.

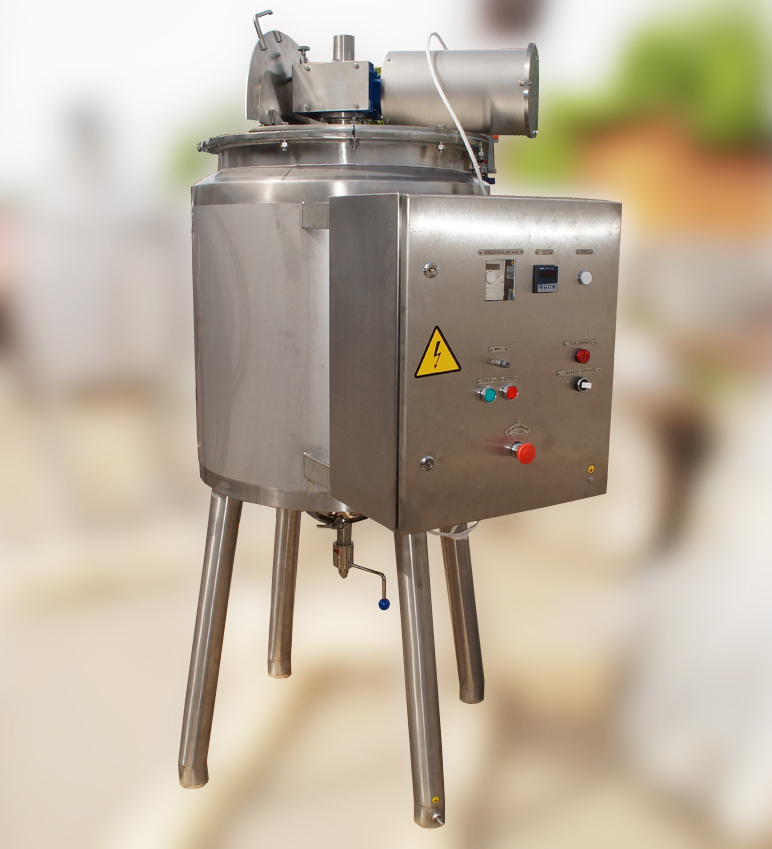

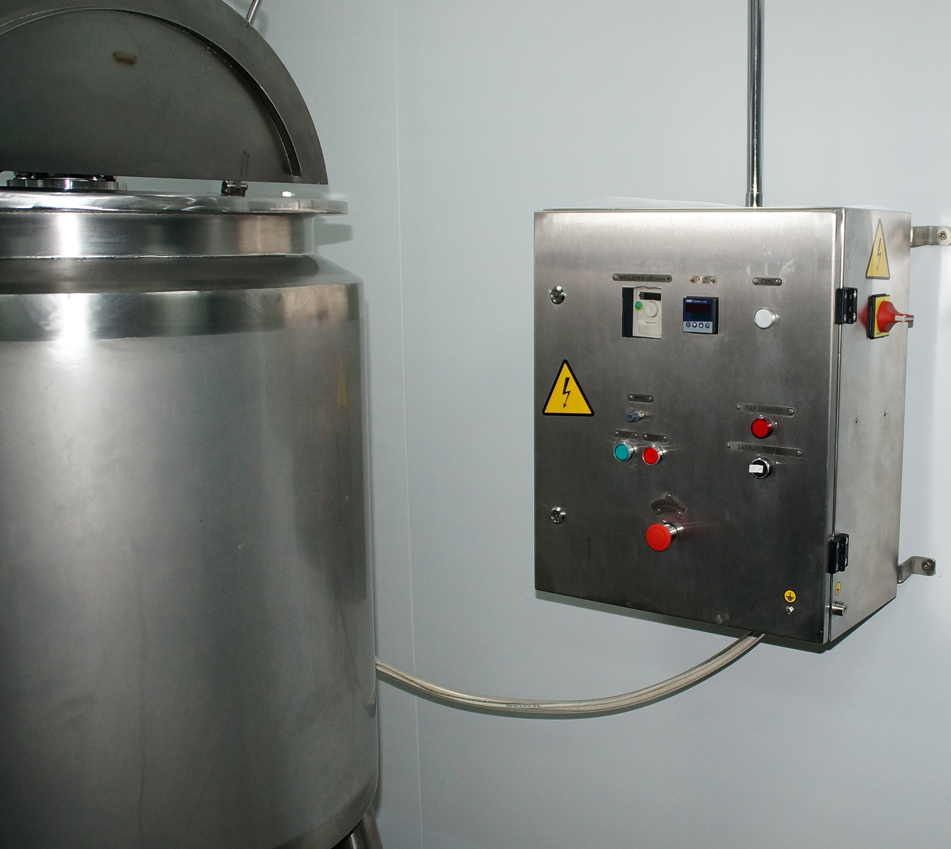

• На лицевой панели пульта управления размещены блок ПИД регулятора с цифровым дисплеем показаний температуры и выносной пульт частотного инвертора с цифровым дисплеем показаний частоты вращения мешалки и регулятор скорости.

• Материал изготовления деталей контактирующий с продуктом – сталь AISI 316L

• ПРИМЕЧАНИЕ: в зависимости от протокола намерений ЗАКАЗЧИКА реактора для смешивания компонентов могут оснащаться быстроходными и тихоходными перемешивающими устройствами, теплообменной и изотермической рубашками иметь разный объём и систему управления процессами нагрева и смешивания.
