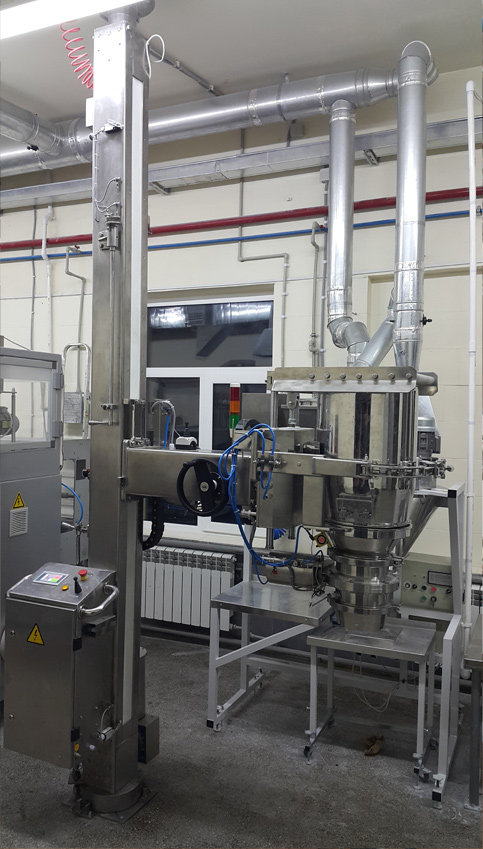

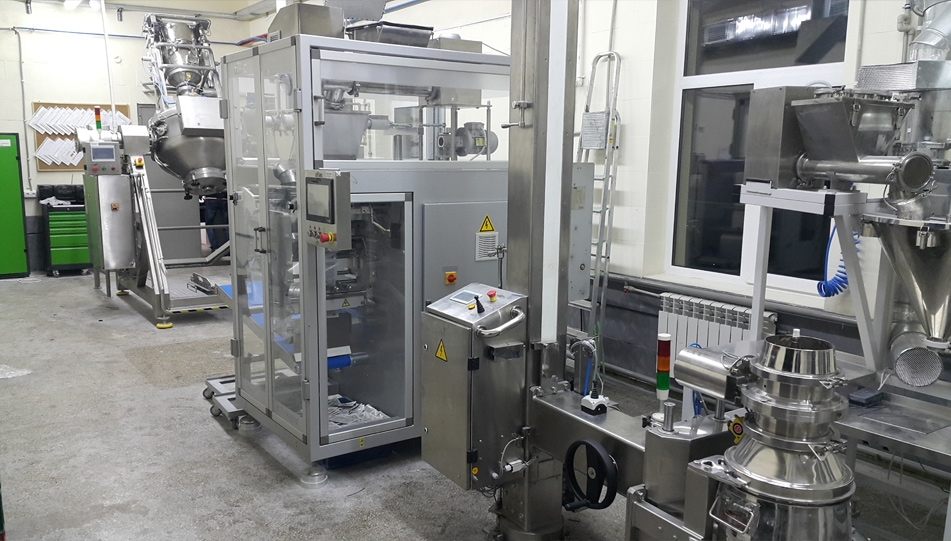

Автоматизированная подъёмная, вращающаяся и опрокидывающая колона - подъёмник для бинов

Назначение

Подъёмные колонны для бинов используются в фармацевтической и косметической промышленности для беспыльной загрузки продуктов в бункера фасовочных автоматов предотвращая его перекрестное загрязнение.

Суть дела:

При изготовлении биконусного смесителя объёмом V=350л возник вопрос не только беспыльной выгрузки продукта в бин по тензометрическим датчикам биконусного смесителя (задачу успешно выполнили) но и беспыльной выгрузки продукта с бина в загрузочный бункер фасовоных автоматов. Учитывая, что Заказчик готов инвестировать средства только в современное оборудование, мы, заложили в поворотную колону, с опрокидыванием бина, максимум функций присущих данному типу оборудования, получился товар с идеальным собирательным набором функций. Заказчик был очень доволен после предъявления ему готового изделия и нам было чем гордиться.

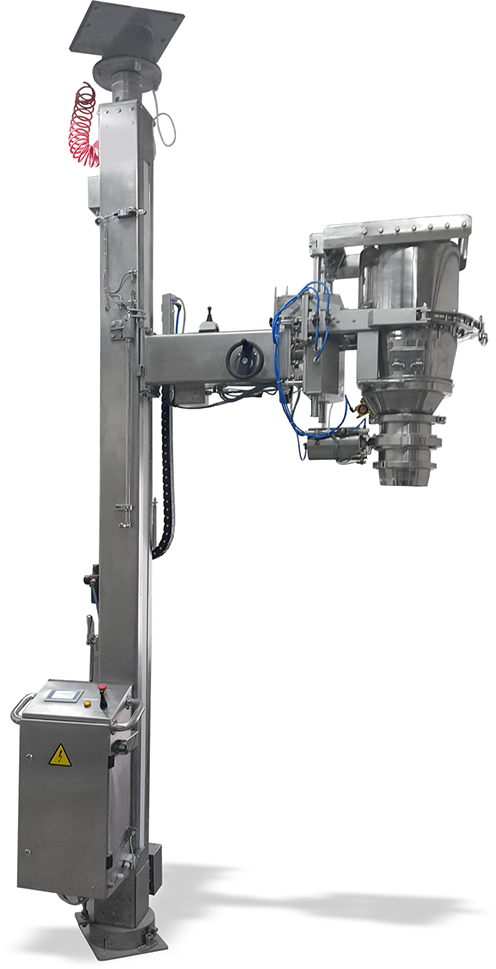

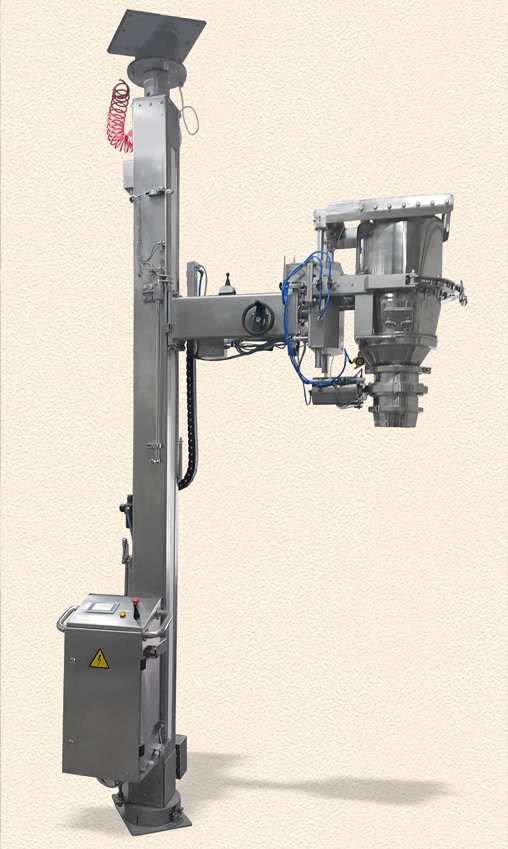

Конструкция подъёмника и достоинства его конструкции

Максимальная грузоподъёмность 150 кг, высота подъёма 3000мм.

  • Подъемная система состоит и зубчатых колес обвитых роликовой цепью с закрепленными концами на подвижной тележке с приводом от мотор - редуктора.
  • Конструкция с нижней опорой на полу и верхней подшипниковой опорой на потолке обеспечивает плавность хода при вращении.
  • Ход тележки с манипулятором регулируется энкодером и контролируется посредством конечных переключателей, которые контролируют максимальную и минимальную высоту подъема бина в соответствии с особенностями применения и производственными требованиями.

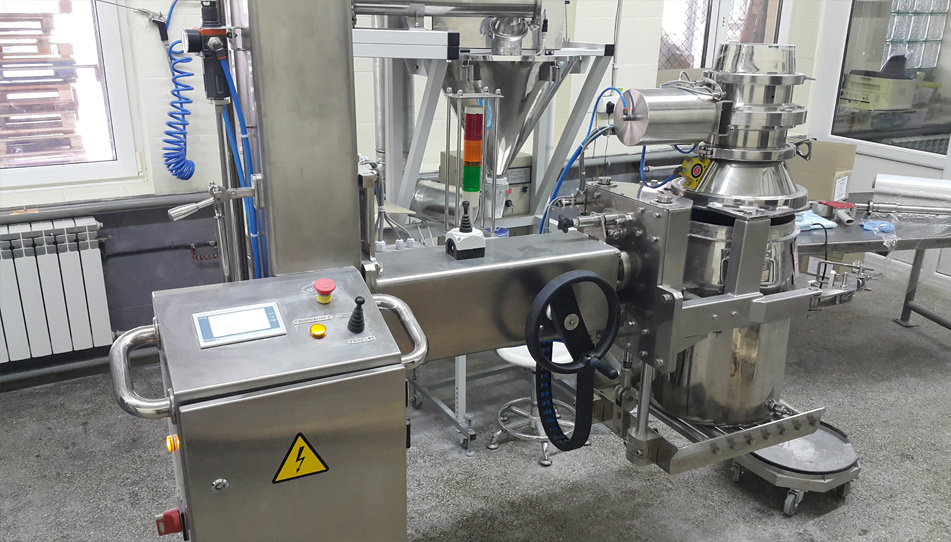

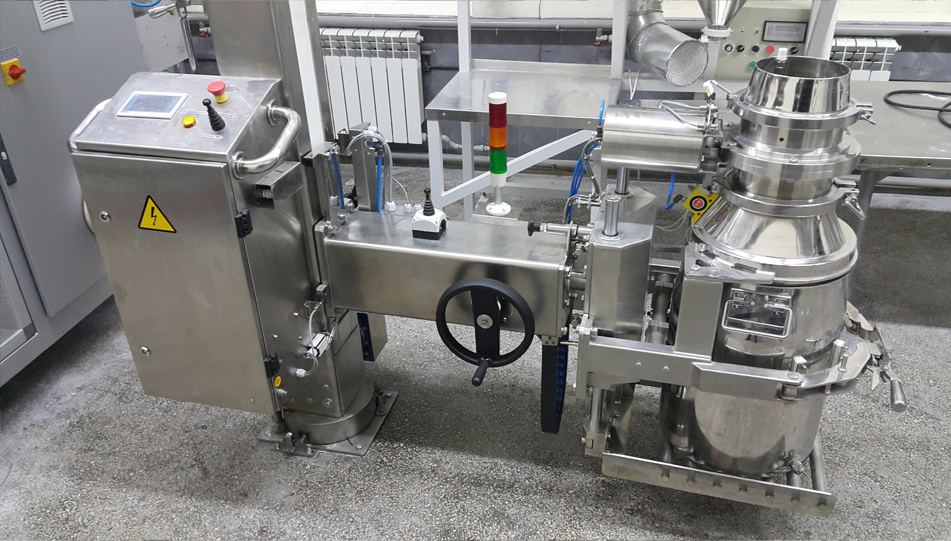

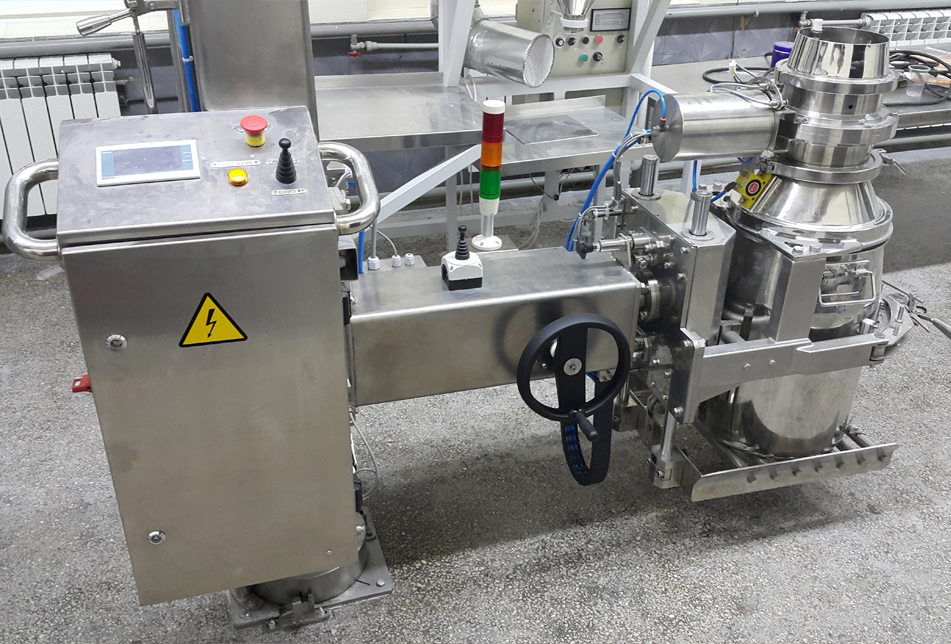

  • Манипулятор для опрокидывания бина вручную оператором имеет маховик с передаточным механизмом на специальный редуктор и фиксатор для прецизионного позиционирования бина при повороте на 180 градусов вокруг оси вращения с датчиком положения.
  • Манипулятор имеет прижимную конусную выгрузочную воронку с пневмоприводом подъёма нижнего прижима с рольгангом, на который устанавливается бин. Команда оператором на прижатие бина к выгрузочной воронке осуществляется от джойстика с пневмоуправлением. Дополнительно бин на манипуляторе фиксируется механическим откидывающимся замком по технике безопасности.

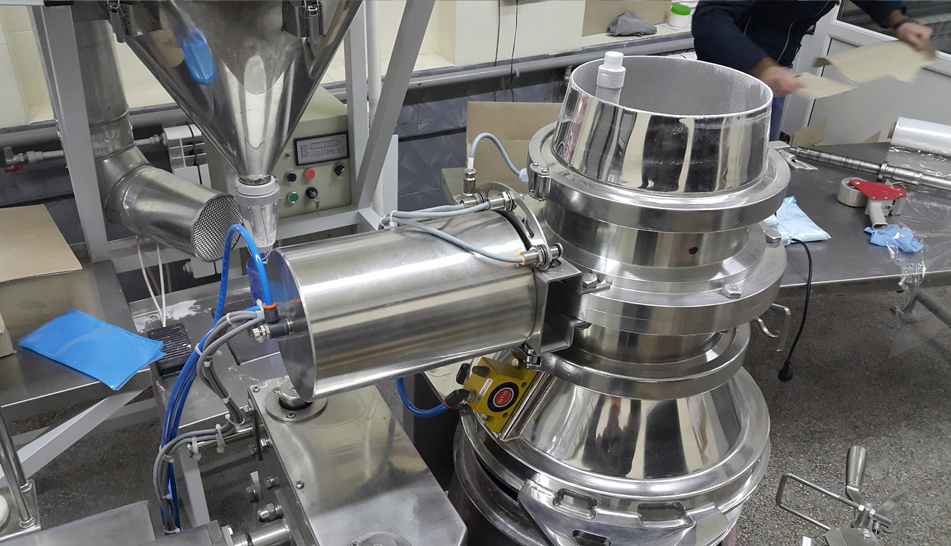

  • Опорожнение бина от продукта по датчику уровня происходит при помощи двухпозиционного пневматического клапана с датчиками положения угла заслонки и вибратором с пневмоприводом. При полной открытой заслонке на 90 град осуществляется грубая выгрузка продукта, при повороте клапана на 45 градусов осуществляется тонкая досыпка продукта в бункер фасовочного автомата.

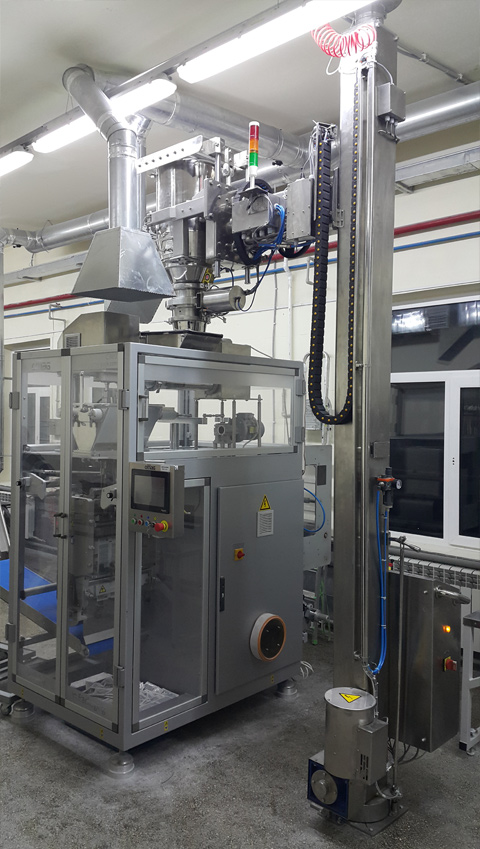

  • Поворот всей колоны вокруг вертикальной оси с позиционированием над выгрузочным бункером осуществляется вручную, при помощи двух ручек, установленных на колоне. Угол поворота контролируется датчиками промежуточных и крайних положений колоны с механической фиксацией последней. При недостаточном угле поворота колонны, другие операции по опуску манипулятора будут заблокированы автоматически.

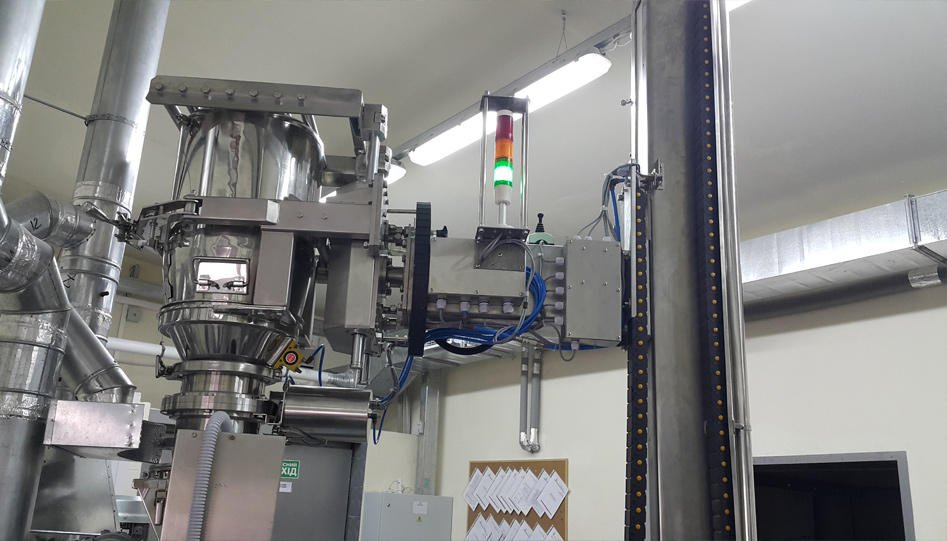

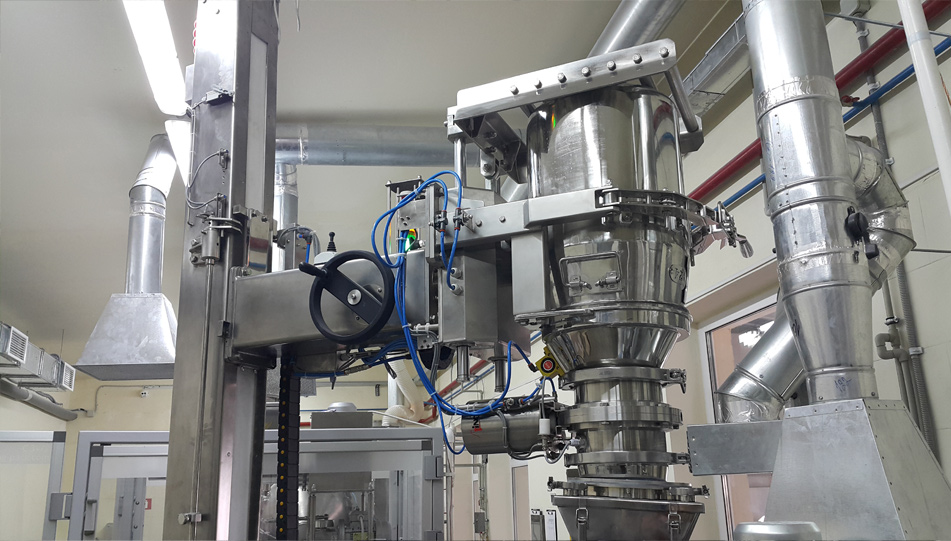

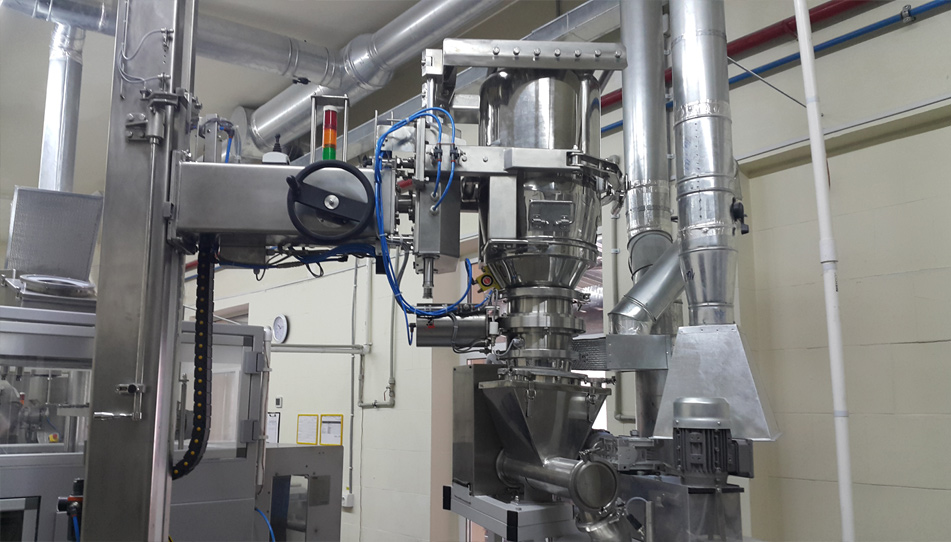

  • Энкодер и система датчиков позволяет автоматически без участия оператора, (достаточно активировать команду на стыковку), производить прецизионную стыковку выгрузочного патрубка воронки с шлюзом бункеров нескольких дозаторов, система сама определяет величину опускания манипулятора в зависимости от угла поворота колонны (расположения дозаторов). Примечание: шлюз установленный на бункерах дозаторов также собственная разработка предприятия Кабельфармтехника.
  • Подъёмник с манипулятором изготовлен из стали AISI 304 и имеет замкнутую конструкцию с гибкой лентой с допуском по FDA для защиты внутренней части колонны.
  • Все системы колонны оснащены устройством автоматической блокировки / разблокировки на последующее движения бина в зависимости от координат положения.

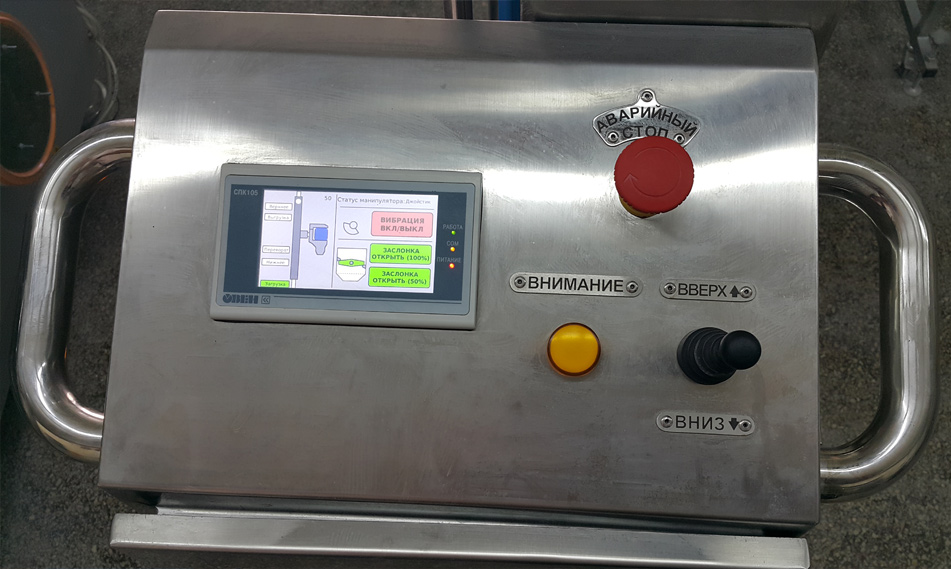

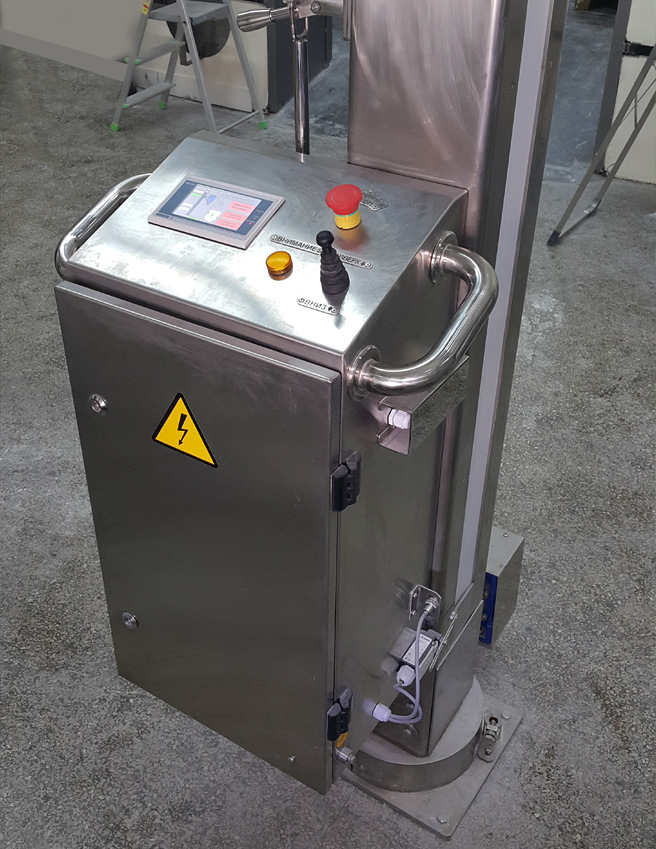

  • Управление всеми функциями опрокидывающей колонны для бинов (горизонтальные и вертикальные движения) полностью автоматическое и осуществляется по команде оператора с помощью джойстика установленного на пульте управления и панели управления с программируемым логическим контроллером.
  • Опрокидывающая колонна для бинов, производятся в соответствии со стандартами GMP и всеми нормами безопасности.
  • Тихий ход манипулятора удобность работы, хороший визуальный контроль с автоматическими функциями исключает ошибку оператора.

Видео работы Автоматизированной подъёмной, вращающейся и опрокидывающейся колоны - подъёмника для бинов
