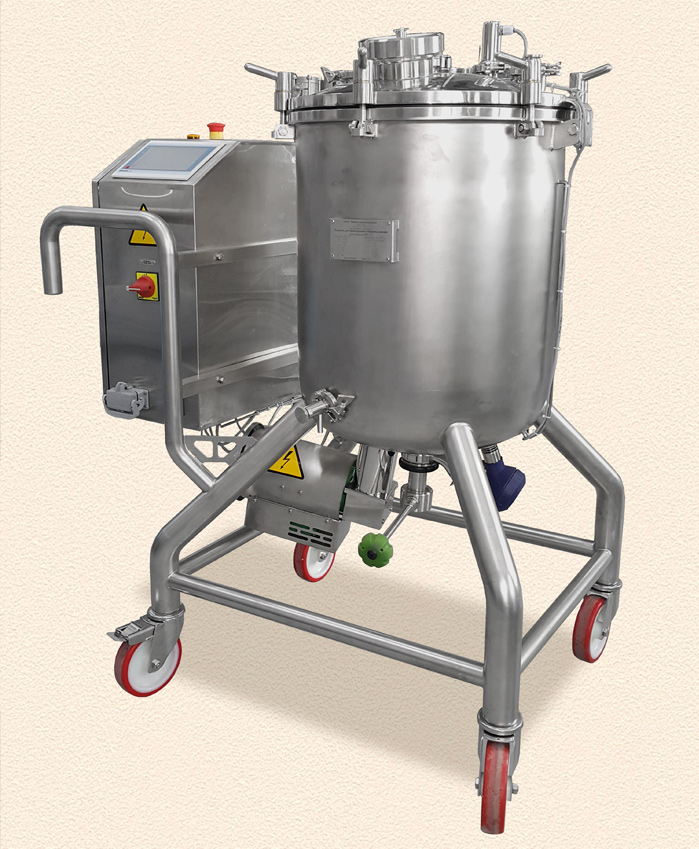

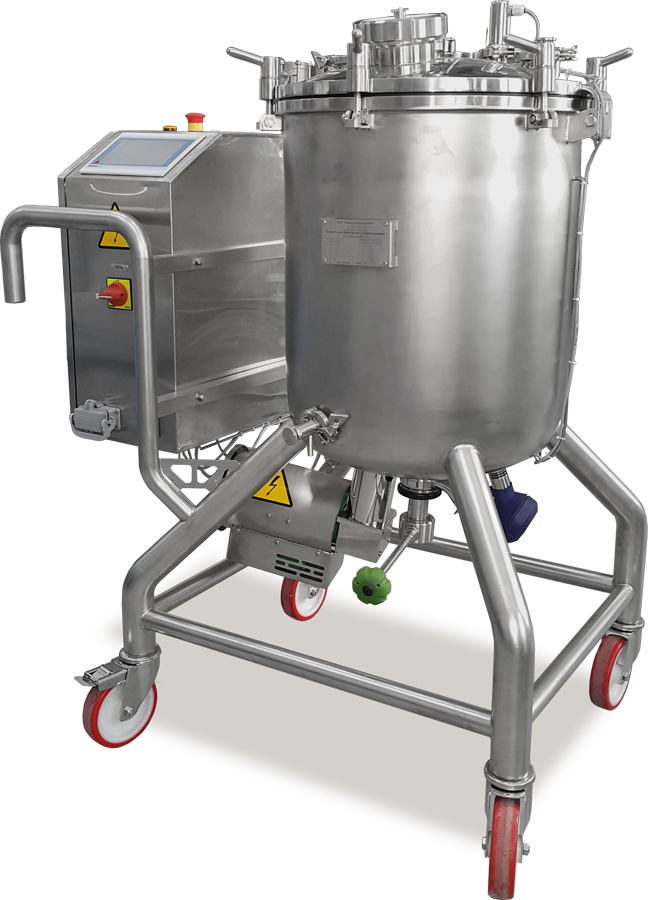

Реактор – сборник РС 100, рабочий объём V=100л
Назначение
Сборник предназначен для приёма фильтрата препарата (растворы и суспензии. %-ные растворы белковых или химических соединений), постоянного перемешивания магнитной мешалкой с последующей подачей на автомат розлива.
Краткие характеристики
- Корпус реактора - Vраб=100л, Vном=135л, Øвнутренний=600мм, люк откидной Ø300мм.
- -Корпус сборника рассчитан на работу под вакуумом до -0,8 бар и под избыточным давлением до +3 бар при температуре до +130°С
- Корпус изготовлен из стали AISI316L, все остальные конструктивные элементы и шкаф пульта управления из стали AISI 304.

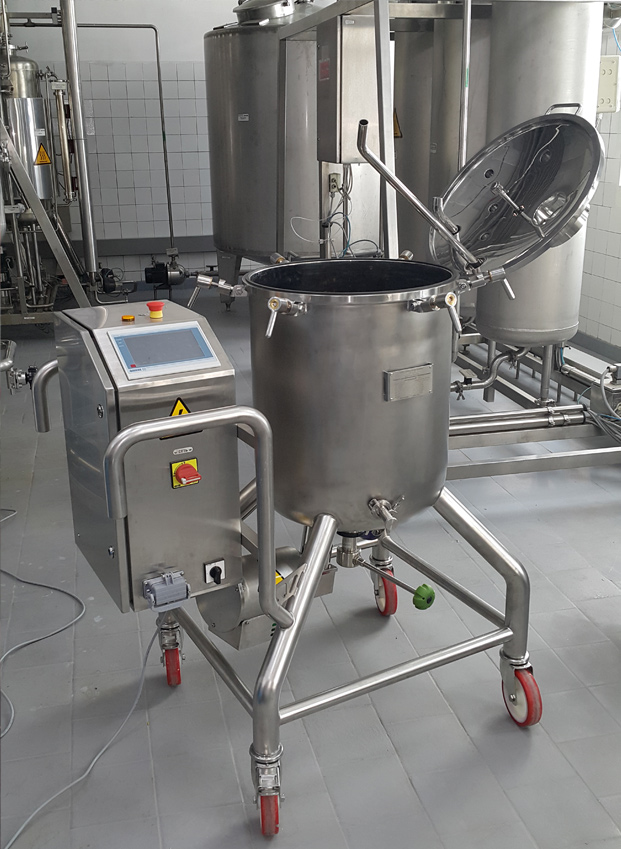

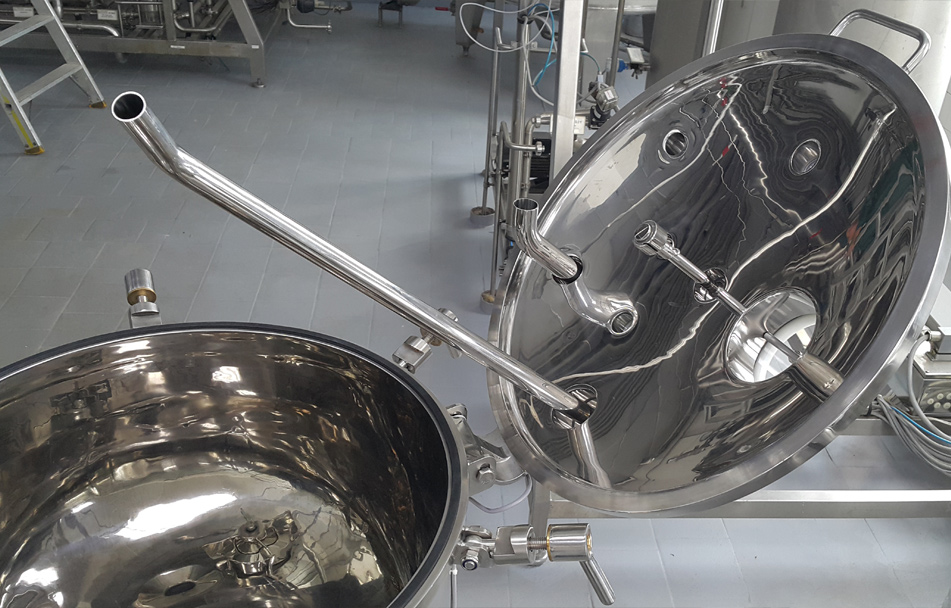

- Корпус имеет эллиптическое приваренное днище к цилиндрической обечайке и откидную крышку с уплотнением из силикона.
- На боковой поверхности обечайки установлен кран отбора проб Dn6/

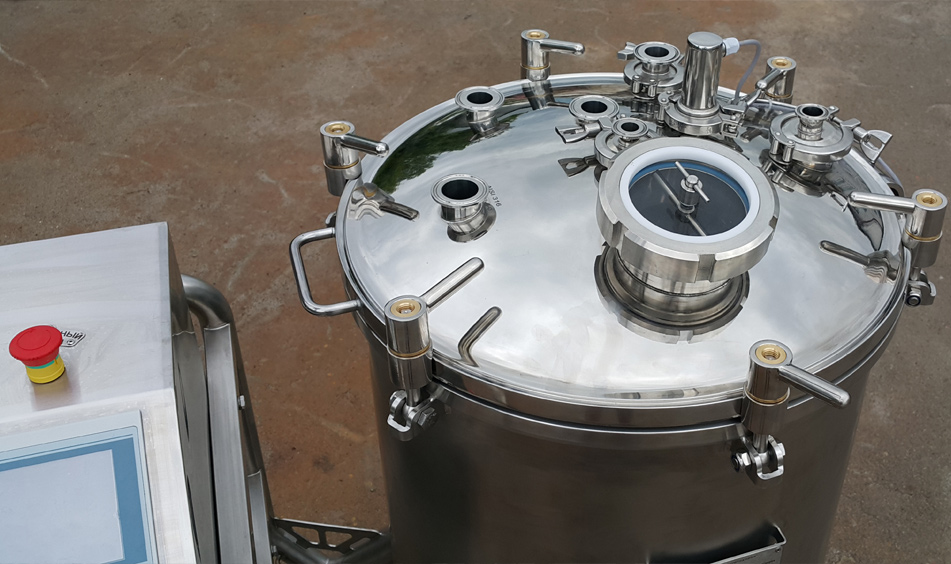

- Сборник имеет четыре опоры установленных на колесах. На крышке установлены - материальные трубопроводы. Смотровое окно с подсветкой. Моечная головка (микроспинер)
Пульт управления:
Управление с операционной панели - графический монитор с сенсорным экраном (touchscreen) 7 дюймов,с возможностью архивации, автоматизации и визуализации хода технологических процессов.
На мнемосхеме отражаются параметры работы всех узлов реактора для управления их работой в ручном и программном режимах.
Особенности применения:
При постепенном понижении уровня продукта, автоматически, плавно уменьшается и частота вращения магнитной мешалки с 450 об/мин до 50 об/мин. При достижении минимального объёма V=2 литра происходит автоматическая остановка привода магнитной мешалки.
Допускается изменение частоты вращения магнитной мешалки и в ручном режиме
При завершении процесса дозирования, если в сборнике остается продукт, то сборник помещается в холодильник при температуре +2. Сборник подключается через специальный разъём на пульте к бортовой системе управления холодильника для автономного регулирования частотой мешалки.
Комплектация сборника
- Донный клапан
- Донный клапан NOV ASEPTIC c механизмом дистанционного открытия клапана. Отвод с патрубком clamp Dn25

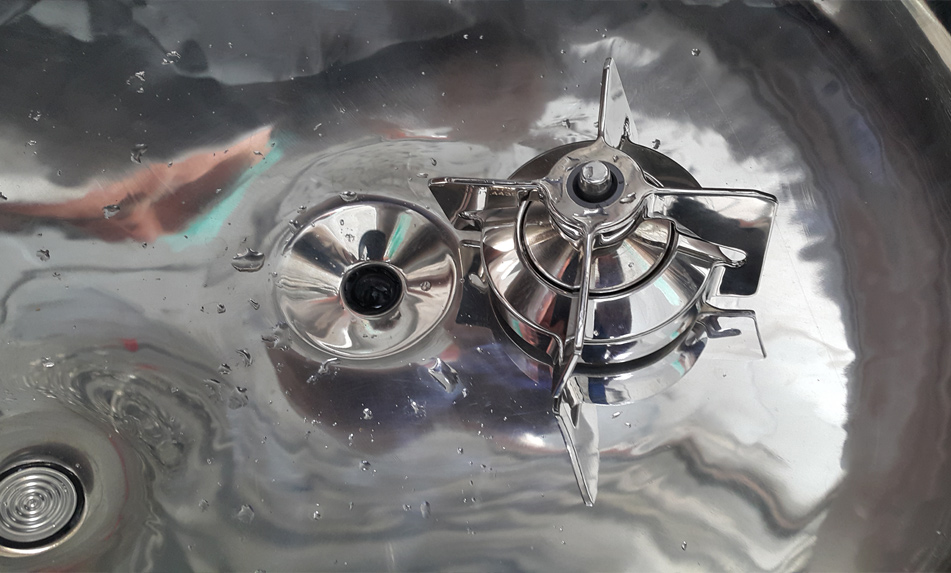

- Магнитная мешалка

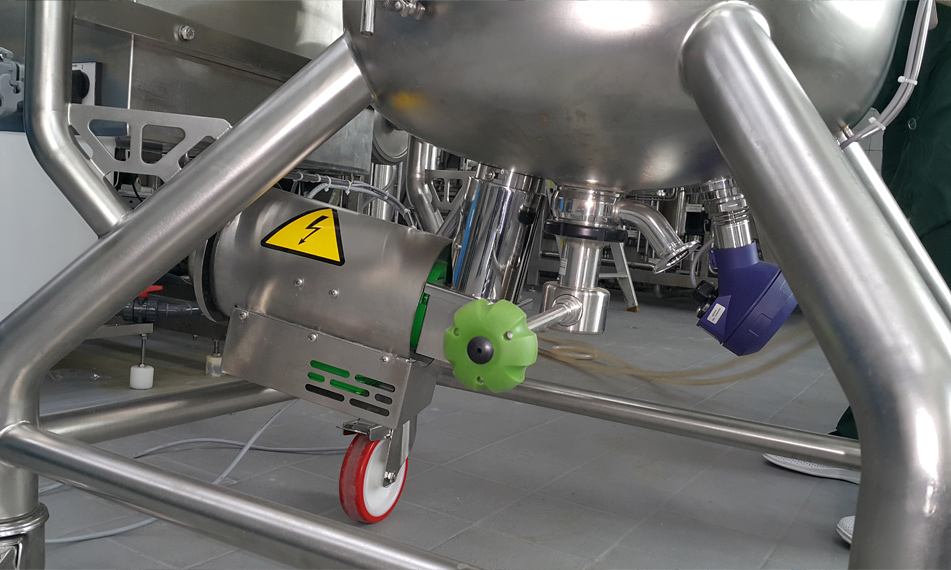

- Мешалка магнитная Производитель-NOV ASEPTIC Двигун GMP100 0,25kW, частота вращения от 50 до 450об/мин
- Датчик уровня
- Манометрический датчик уровня
- Кран отбора проб Dn6
<
>
