Назначение

Линия приготовления растворов используется для приготовления жидких лекарственных средств (нозальныепреппараты).

       Линия приготовления растворов обеспечивает следующие основные операции:

• Возможность работы в соответствии рецептов;
• Вакуумная загрузки жидких и твердых компонентов;

• Автоматическая загрузка воды очищенной;

• Растворение компонентов донным миксером.

• On-line контроль и коррекция рН раствора (MettlerToledo) ;

• Передача готового продукта в сборник;

• Автоматическая очистка всех элементов (СIР):

• Дистанционное управление запорной арматурой

• Контроль температуры, концентрации и автоматическая подготовка моющих растворов;

• Проведение полного цикла мытья и дезинфекции оборудования в соответствии с «Инструкцией по санитарной обработке оборудования»;

• Программирование индивидуального процесса мойки с панели оператора SIEMENS;

• Подключение, настройка, параметризация и имитация исполнительных механизмов и датчиков непосредственно с панели оператора SIEMENS;

• Удобный графический интерфейс оператора SIEMENS;

• Система аварийной диагностики.

• Визуальная и акустическая сигнализация в случае возникновения ошибок;

• Непрерывный контроль параметров процесса и их архивирования.

       Контроль процесса

Все элементы контролируются промышленным контроллером SIEMENS согласно заданных параметров с выводом информации о текущем состоянии на панели оператора.

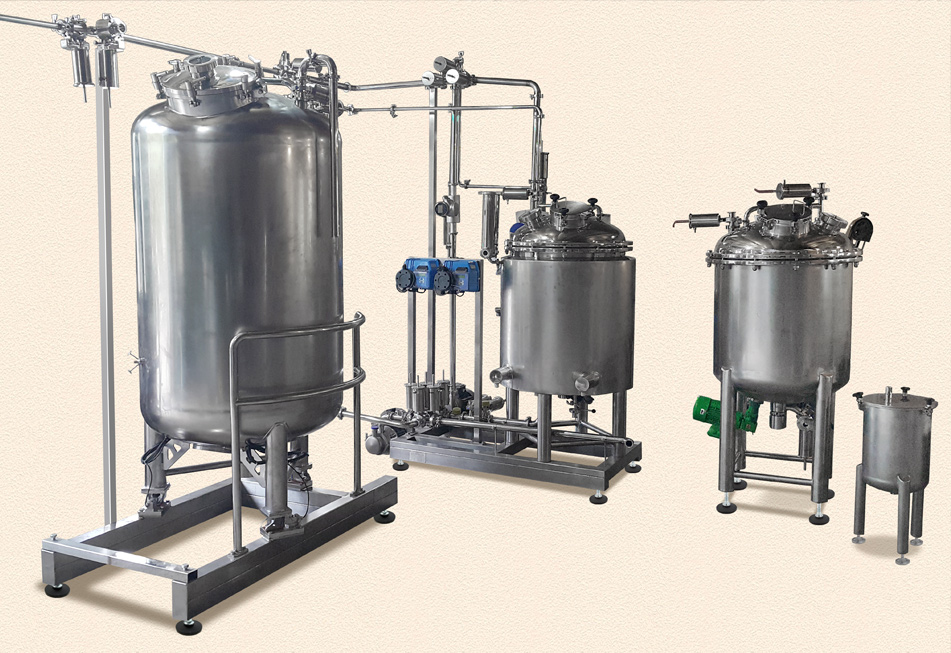

       Состав линии по приготовлению растворов:

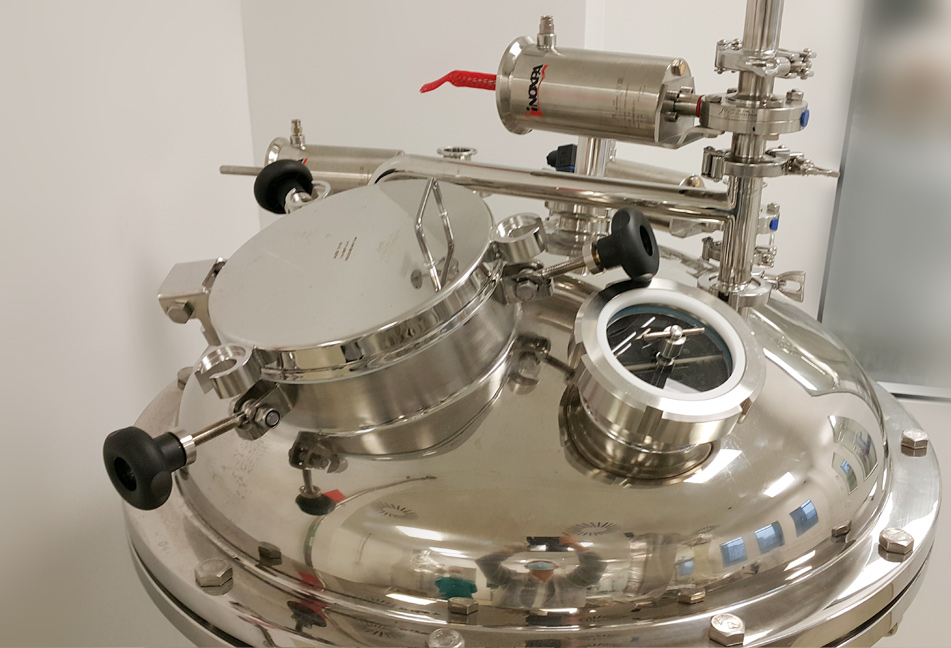

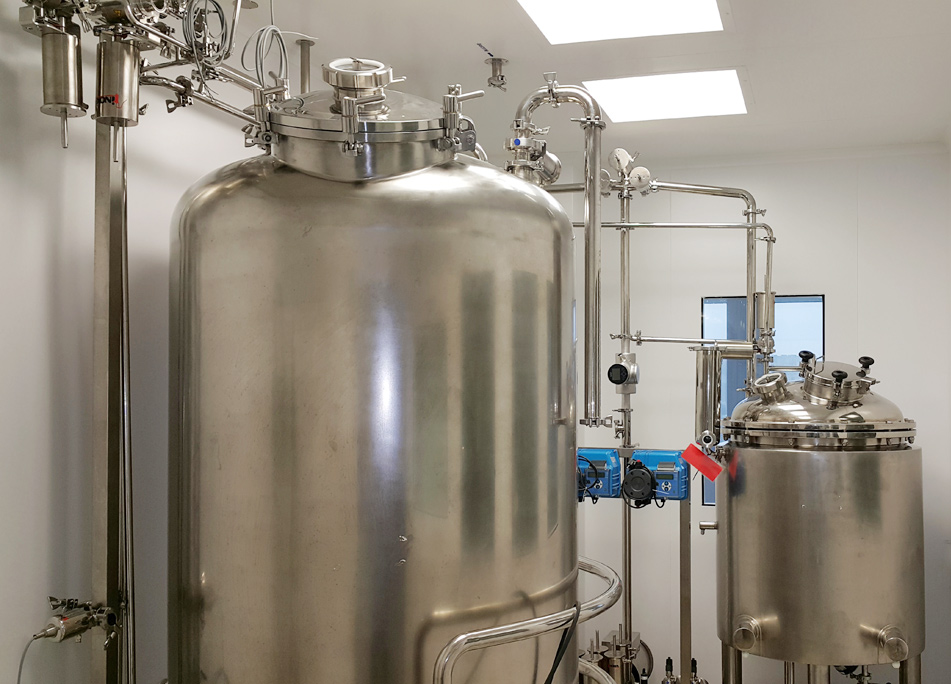

      1. Реактор приготовления V=1100л

       Рабочий объем V=1100л

• Растворение и однородное перемешивание донным миксером

• Корректировка рН - раствора датчик рН  MettlerToledo

• Контроль веса раствора с погрешностью менее 500г. тензометрия Mettler Toledo класс точности C6 со стабилизацией)

• Вакуумная загрузки;

• Дыхательный фильтр;

• Автоматическая загрузка заданного количества воды очищенной;

• Архивирование параметров работы;

• Дистанционное управление запорной арматурой;

• Передача продукта частями в сборник с фильтрацией in-lineфильтродержатель 10"

       производства Кабельфармтехника.

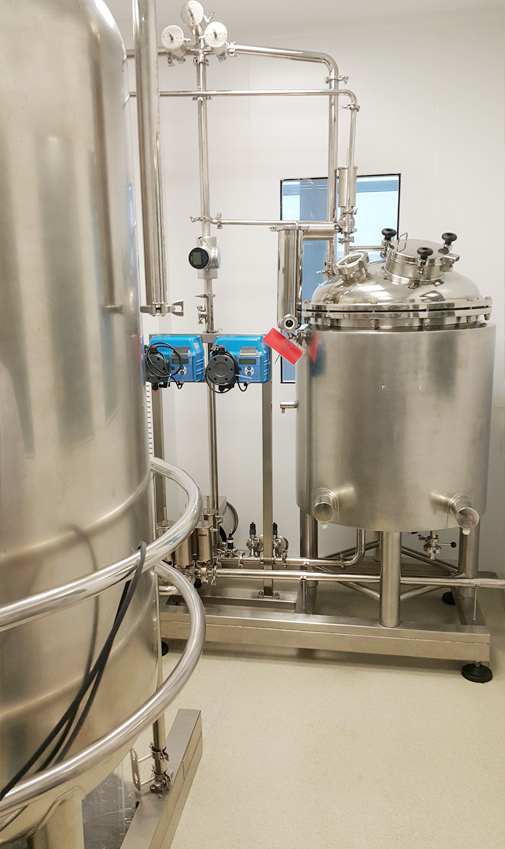

       2. СИР мойка V=250л

       Объем V=250л

• Датчик уровня манометрический датчик уровня WIKA

• Температурный датчик в теплообменной рубашке и в корпусе.

• Нагрев воды (электрический 24кВт)

• Дыхательный фильтр;

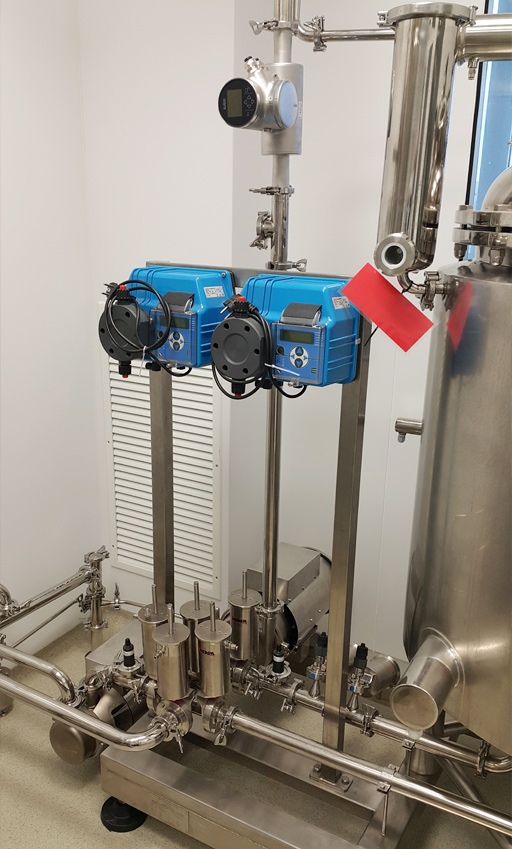

• Автоматическое дозирование детергентуперистальтическим насосом с ёмкостиV=20л с датчиком уровня;

• Автоматическое дозирование дезинфицирующего средствас ёмкостиV=20л с датчиком уровня;

• Автоматическая мойка реактора приготовления;

• Автоматическая мойка сборника;

• Автоматическая мойка материальных трубопроводов;

• Автоматическая сушка сжатым воздухом;

• Контроль параметров давления и потока моющего средства расходомером bürket

• Окончательная промывка к уравновешиванию параметров электропроводности воды очищенной на входе и выходе -датчик электропроводности Mettler Toledo.

• Циклы работы (ополаскивания; циркуляционная мойка моющим средством; ополаскивания теплой водой, циркуляционная мойка дезинфицирующим средством; окончательное ополаскивание)

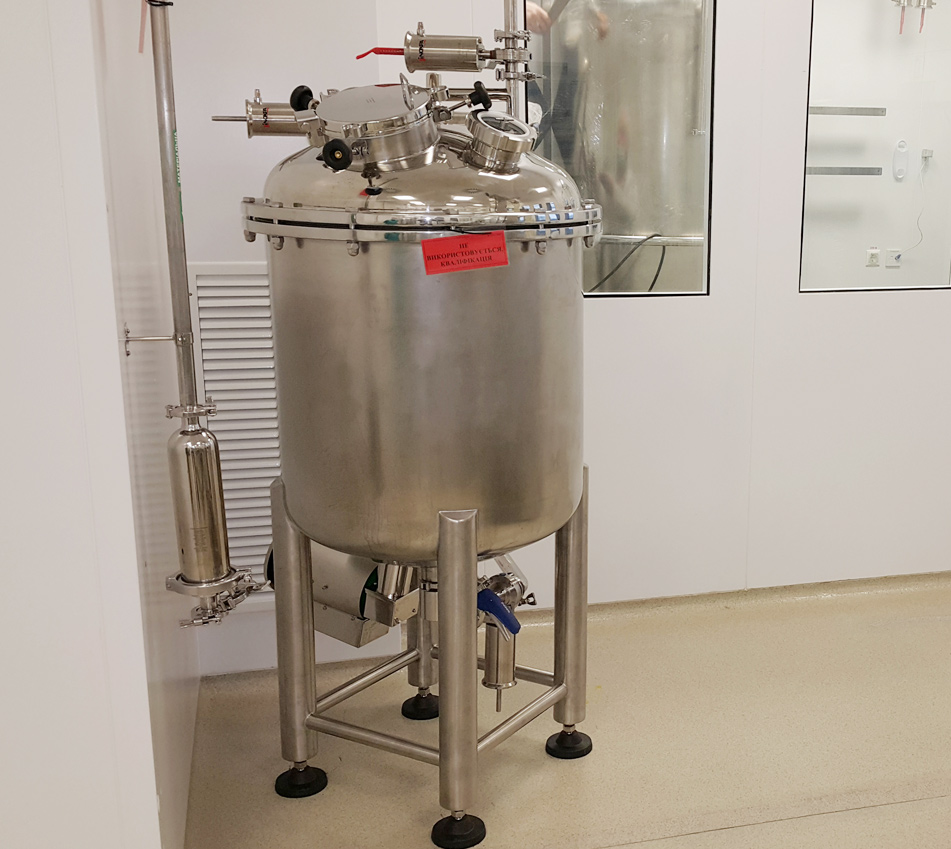

       3. Сборник V=250л

• Магнитная мешалка(Производитель-NOVASEPTIC,GMP500,  0,55kW) в донной части

• Манометрический датчик уровня

• Донный клапан – мембранныйс пневмоприводом.

       4. Трубопроводы

• Трубопроводы, клапана batterfly с пневмоприводом, клапана batterfly с ситемой контроля протечки.

       5. Пульт управления

• Пульты управления в кол 3шт с электронными комплектующими и панелями оператора SIMENS,

• SIMATIC TP1200 COMFORT 15"

• Опция"Audit" длятребований GMP

• ПЛК и станция сбора сигналов

       6. Шкаф с пневмокомпонентами

       Шкаф с пневмокомпонентами и проточным нагревателем воздуха
