Назначение

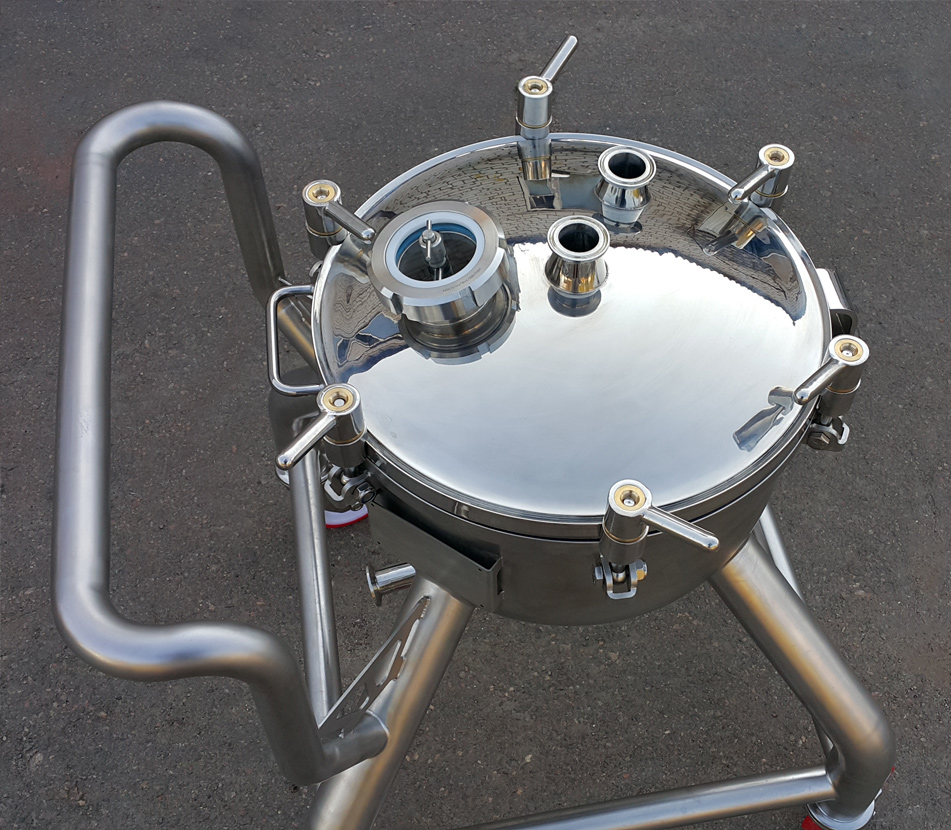

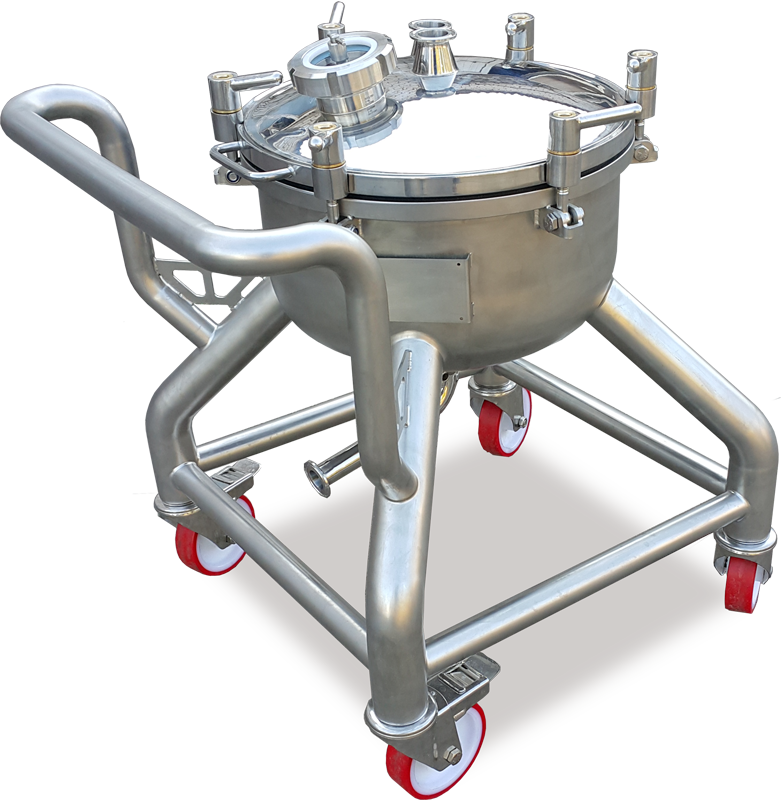

Друк-фильтр - вертикальный сосуд с двойным дном с эллиптическим днищем и крышкой, верх- пространство над которым служит для приема суспензии, нижнее – для фильтрата

Устройство и принцип работы

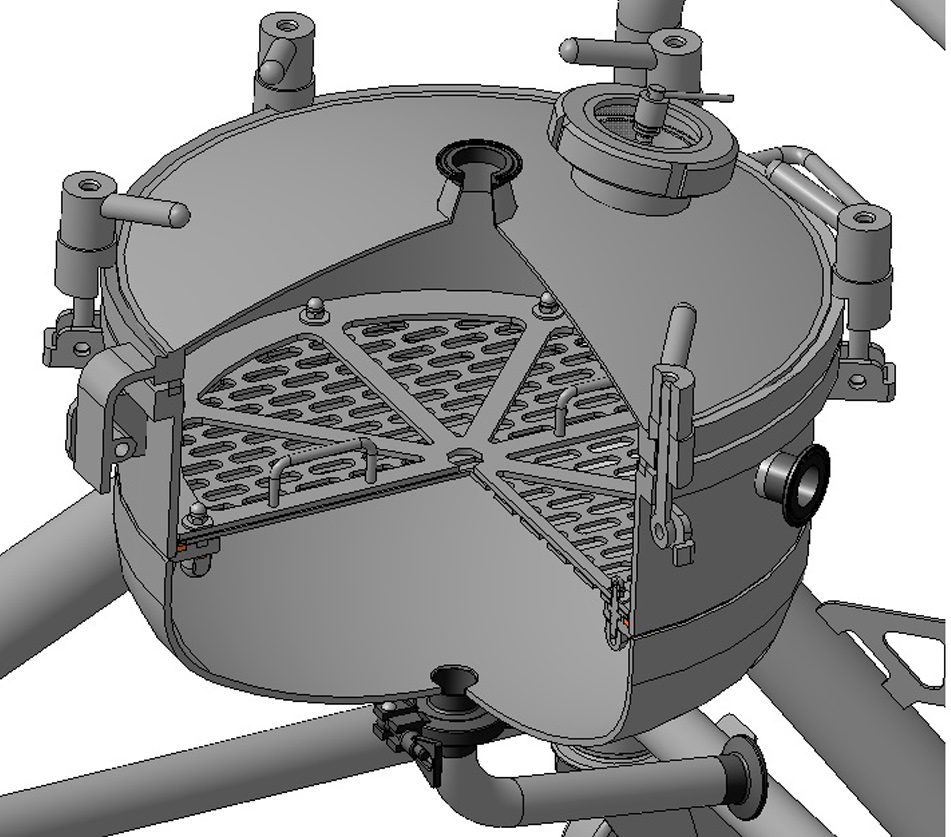

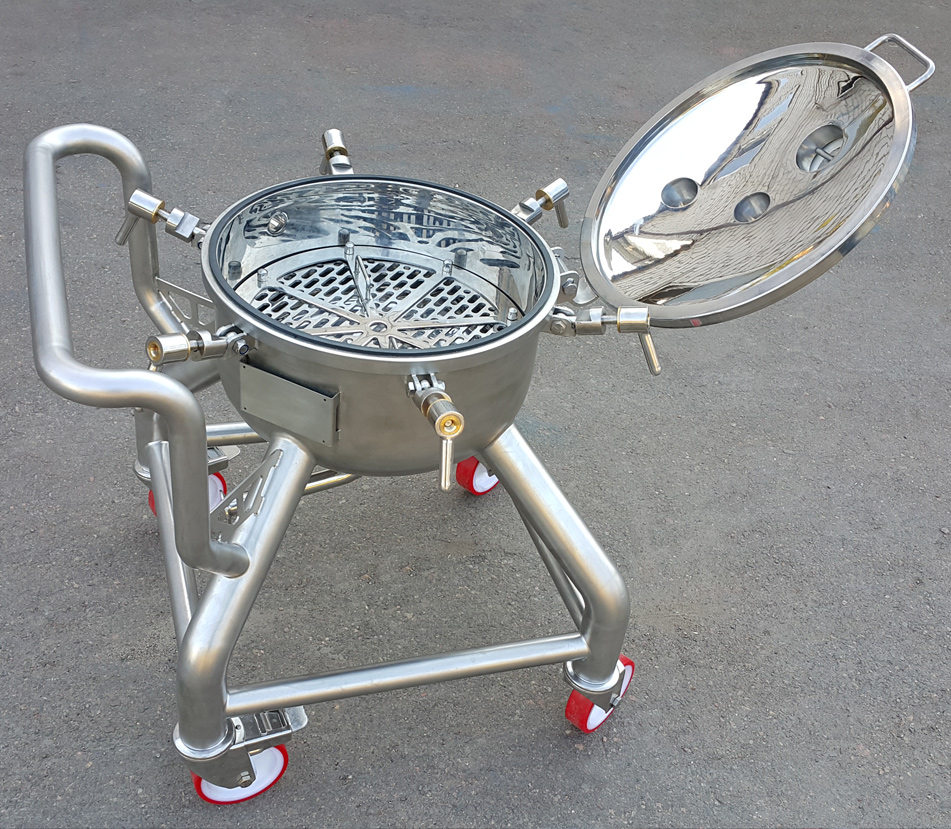

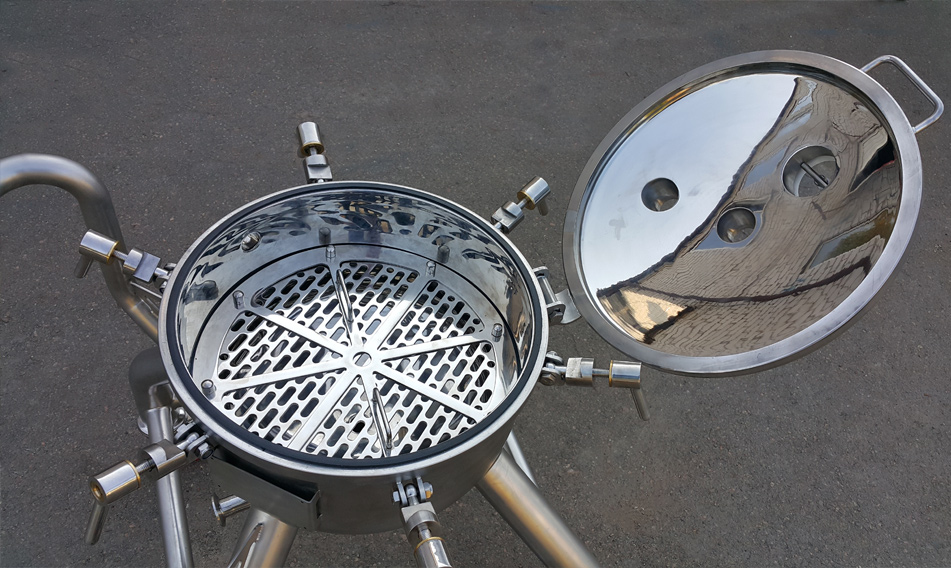

На ложном днище и нижней части корпуса между двух перфорированных перегородок из стали AISI316L крепится фильтровальный материал.

Осадок остается на фильтре, а жидкость (фильтрат) из нижней части (приемник фильтрата) удаляется через нижний патрубок.

При фильтровании в заполненный суспензией корпус подают сжатый газ. Для обеспечения максимальной скорости фильтрования в верхней части корпуса создается высокое давление

На друк-фильтрах -  последовательно проводят химическую реакцию, фильтрование и промывку осадка.

Технические характеристики:

Геометрический объём друк фильтра, л  ......................................................................................................... V=28л

Поверхность фильтрования, м2 ......................................................................................................................... 0,125

Диаметр внутренний, мм  ...................................................................................................................................... 400

Давление, бар .............................................................................................................................................................. 8

Вакуум, бар  .............................................................................................................................................................. -0,8
