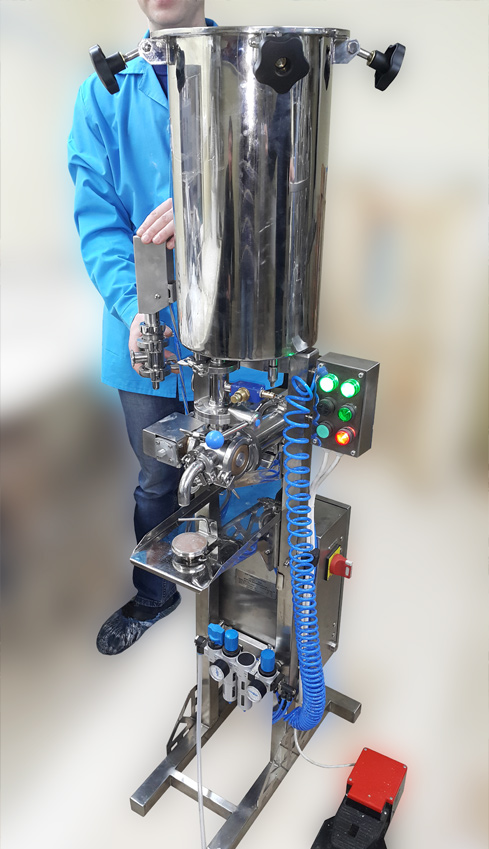

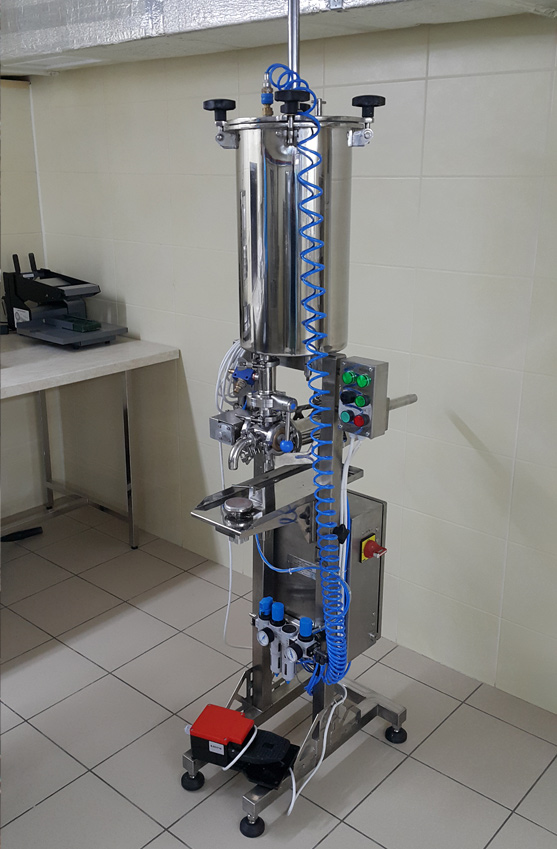

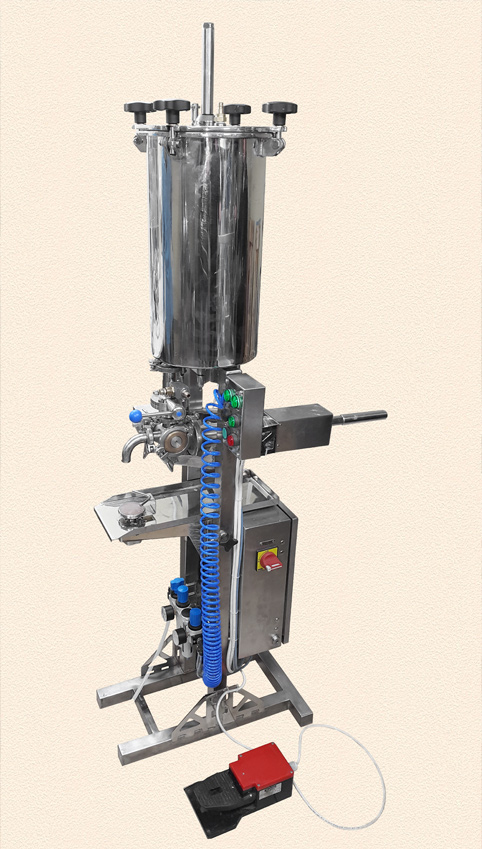

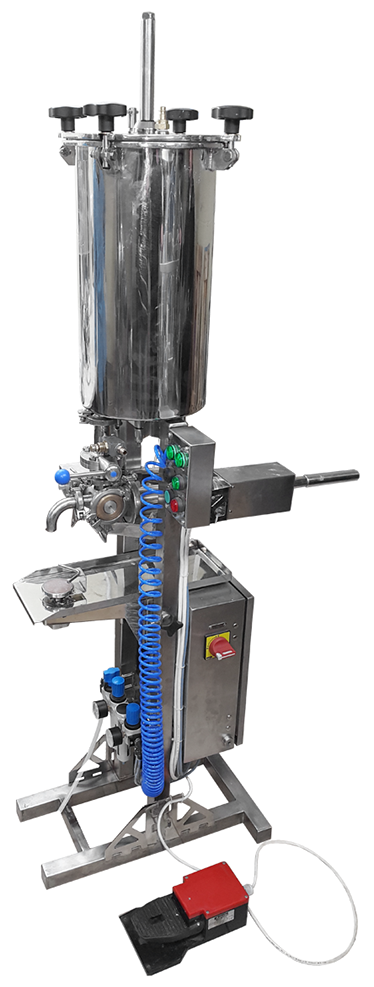

Полуавтоматический, универсальный дозатор ДНЖ – 350



       Назначение

  • C применением оригинальной конструкции дозирующего устройства и технологии дозирования стало возможным дозировать неньютоновске жидкости (скрабы, косметическая глина) а также паст, мазей, кремов и растворов.

       Достоинства

  • Возможность дозирования неньютоновских жидкостей (скрабы, косметическая глина)

Технические характеристики

Косметическая глина и паста .......................... 700  доз/час

Мази и кремы (МЛФ)  ...................................... 1200 доз/час

Растворы  .......................................................... 1500 доз/час



Вернуться назад

№ п/п

1

2

3

1

2

3

4

5

6

7

8

9

Наименование параметра

Область применения

Назначение

Исполнение

Тип дозатора

Способ дозирования

Тип клапана

Для дозирования неньютоновских

жидкостей

Марки металлов и эластомеров соприкасающихся с продуктом

Производительность, доз/час

Диапазон регулировки дозы, мл

Способ регулировки дозы

Величина дозы

(заводская настройка), мл

Подача флакона и извлечение флакона из под дозирующего узла

Тип привода штока с поршнем дозирующего узла

Объём бункера для МЛФ, л

Крепление бункера

Примечание:

Примечание:

Варианты работа дозатора:

а- Полуавтоматический-

Вариант №1









в-Полуавтоматический-

Вариант 2







с -Автоматический

-Вариант3













d-Автоматический

Вариант 4

(При длительном нажатии на педаль оператором)

Точность дозирования, в %

для диапазона:  мл

Изменение и регулировка

величины дозы

Промывка узла дозирования после окончания работы

Материалы облицовки

Требования к оборудованию для проведения стерилизации и санитарной обработки

Особые требования по установке деталей после стерилизации

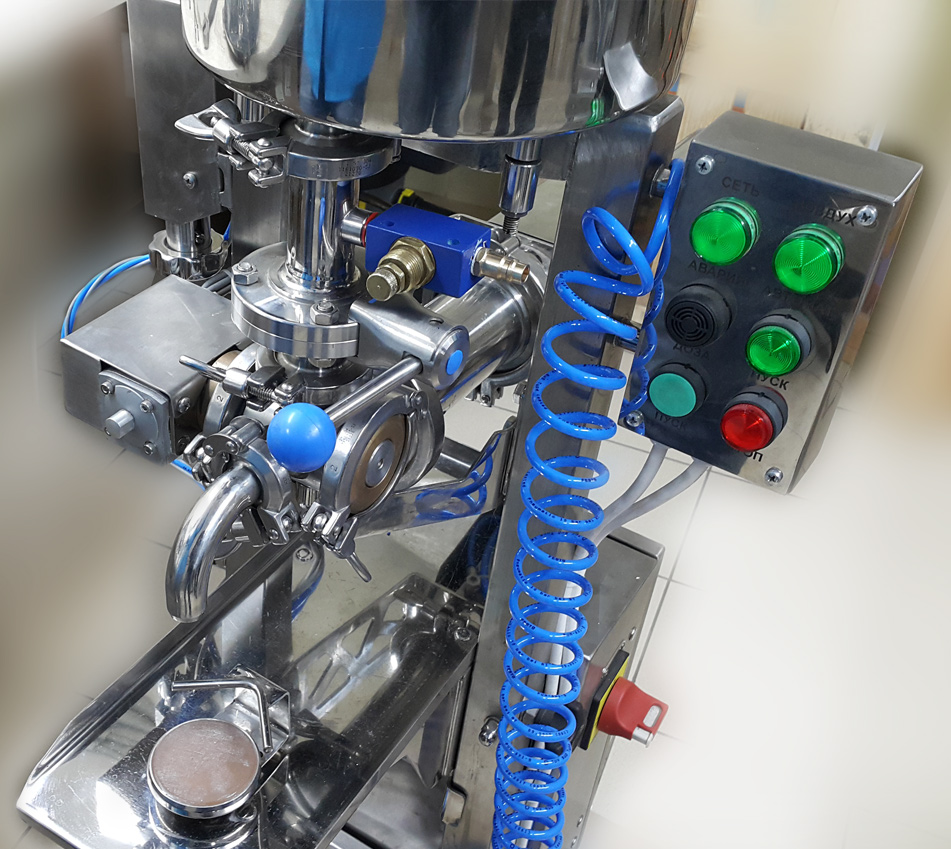

Пульт управления,





Органы управления и индикации

Масса, кг, не более

Величина параметра

Фармацевтическая и косметичекая промышленность

Дозирование неньютоновских жидкостей.

МЛФ, любые водные, спиртовые и другие растворы, гели

Полуавтоматический

напольного типа

Поршневой

Объёмный

Трехходовой поворотный клапан

Цилиндр - сталь AISI 316L,

Поршень - сталь AISI 316L,

Направляющая поршня - PTFE

Уплотнение поршня - манжета

(материал FKM-VITON или PTFE)

Плавно регулируемая (дросселями установленных на пневмоцилиндрах) до 25 доз/мин (800доз/час –доза 350мл- технически допустимая и зависит от навыков оператора)

От 15мл до 350мл

Подвижным упором, по показаниям делений на лимбе соответствующих величинам доз в мл

ПРИМЕЧАНИЕ: регулировка величины дозы выполняется без разборки дозатора

100мл

Вручную, оператором контейнер устанавливается на подъёмный столик с приводом от пневмоцилиндра.

Применение подъёмного мехагнизма столика позволяет  равномерно наполнить контейнера  и качество наполнения тары не зависит от навыков оператора

Пневматический

15 литров

Для дозирования растворов, бункер не используется, достаточно наличие любой, буферной ёмкости имеющейся у Заказчика..

Над дозатором

При дозировании мазей и растворов дозатор может всасывать продукт через трубопровод непосредственно с корпуса реактора при снятом бункере дозатора.

В донной части бункера установлен клапан для предотвращения вытекания продукта в случае поломки и снятие для ремонта дозирующего узла.

По команде оператора.

Вариант №1: нажатием рукой пневмокнопки установленной на пульте (переключатель режимов пневмокнопки установлен в положение «СТОП»



Вариант №2: нажатием ногой на педаль. (переключатель режимов пневмокнопки установлен в положение «СТОП»)



Вариант №3 - в автоматическом режиме - переключить пневмопереключатель режимов  в положение  «АВТОМАТ» доза будет выдаваться автоматически, оператору достаточно подносить флакон к дозирующему узлу



Вариант №4 - в автоматическом режиме - переключить пневмопереключатель режимов в положение  «СТОП» и длительно ногой нажать на пневмопедаль и доза будет выдаваться автоматически, оператору достаточно подносить флакон к дозирующему узлу



Примечание: В ручном режиме (полуавтоматическом) (Вариант №1 и Вариант №2) для каждого цикла необходимо каждый раз нажимать кнопку на пульте  или педаль в зависимости от предпочтений оператора

± 1,0 %

Вращением упора по показаниям величины дозы в мл на лимбе

Методом прокачки раствора через

узел дозирования.

Сталь AISI 304

-Узлы и детали, соприкасающиеся с дозируемым продуктом, должны быть легкосъемными, разборными и пригодными для стерилизации методом промывания в дезинфицирующем растворе

-допускается  аэрозольная обработке бокса без накрытия дозатора пленкой.

Стерилизация паром или в автоклаве.

Крепление узлов и деталей, подвергающихся обязательной стерилизации должны быть выполнены таким образом, чтобы исключить повторную настройку и ограничиться прокачкой продукта для удаления воздуха из системы

Расположен на лицевой части дозатора растворов



-переключатель «АВТОМАТ-СТОП»

-кнопка «ПУСК»

- визуальный сигнализатор «ДОЗА»

-педаль ножная

70,00
